| 名称 | 型号 | 量程（mm） | 重量（kg） | 外形尺寸（mm） |

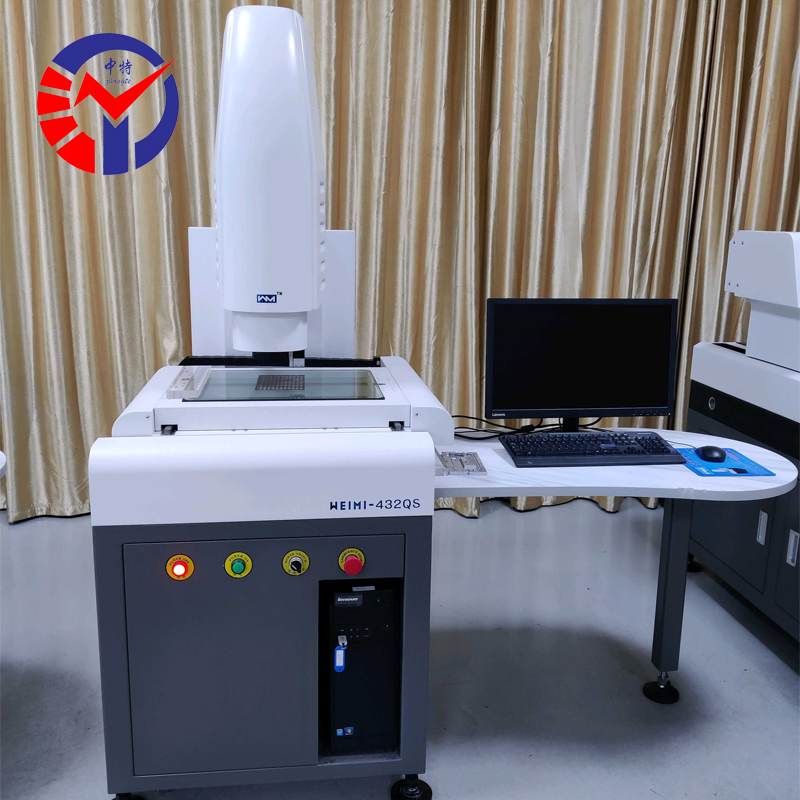

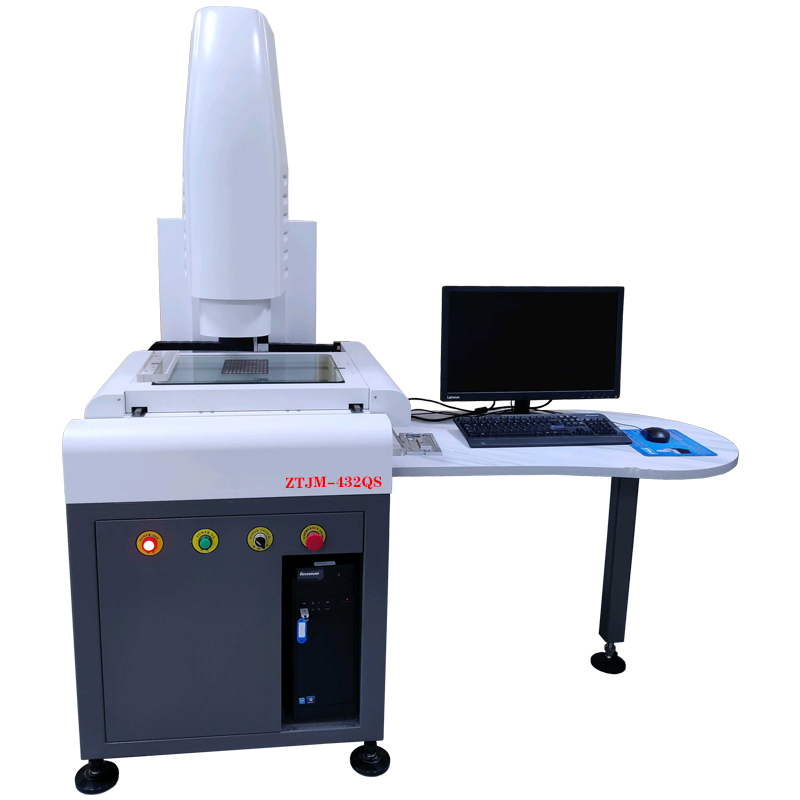

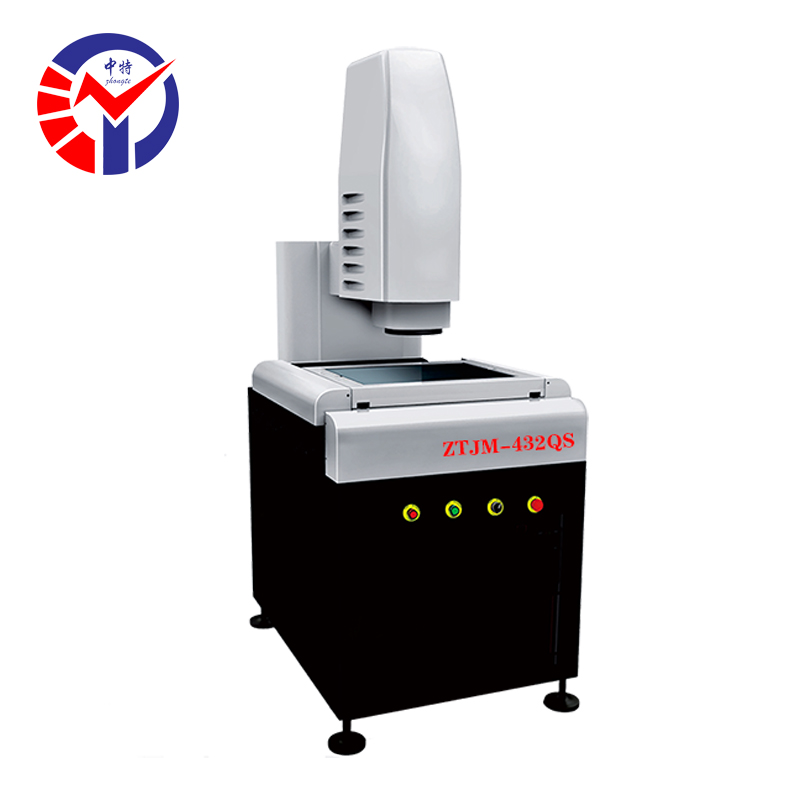

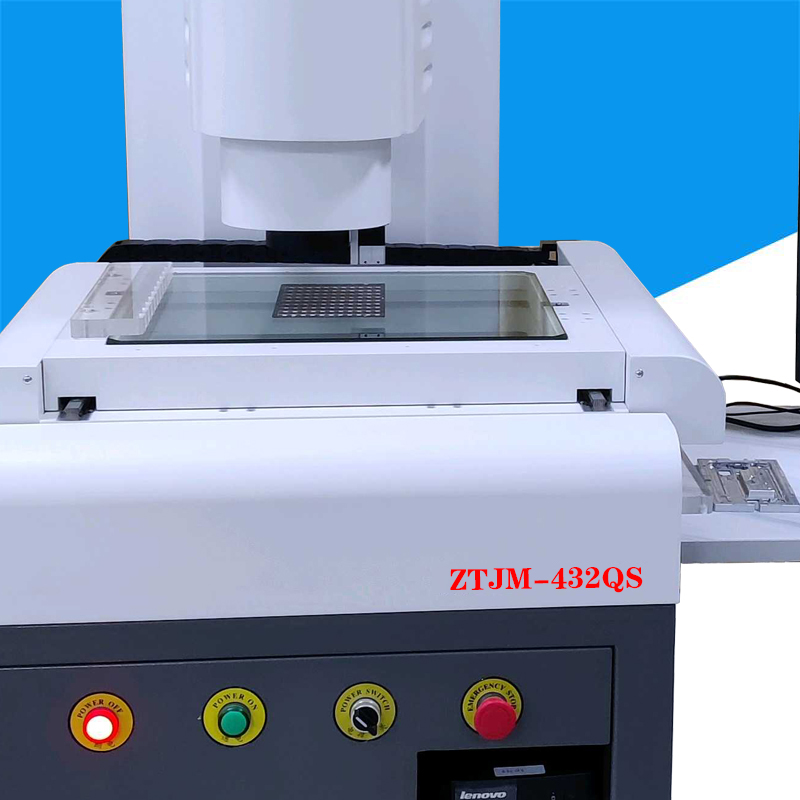

| 超精密全自动影像测量仪 | ZTJM-432QS | 400*300 | 400 | 950*710*1820 |
精准抓取，成像清晰，精准高，稳定性好，使用寿命长。
适用行业：手机金属中框、手机玻璃、PCB(线路板)、精密模具、精密五金等
仪器特点
高精度影像测量仪,全自动影像测量仪,非标定制光学测量
■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性
■ 台湾高精密直线导轨和研磨级滚珠丝杆
■ 日本松下全闭环伺服马达，速度可调控
■ 德国进口海德汉高精密非触摸式光栅尺，分辨率0.0005mm
■ 自主研发weimiDD全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差
■ 可选配英国Renishaw接触式探头
■ 可选定制升降大灯，产品轮廓显示更清晰，抓取更精准
■ 可选配精密点激光/线激光
■ 适用于：PCR、LCD、TET、手机金属中框全尺寸等行业
型号 | ZTJM-322QS | ZTJM-432QS | |
外型尺寸 L*W*H（mm） | 930*510*1820 | 950x710x1820 | |
测量范围（mm） | X/Y | 300*200 | 400*300 |
Z | 200 | 200 | |
| 工作台面 | 美国进口7075航空铝460*360 | 560*660 |
工作台（mm） | 玻璃尺寸 | 360*260 | 460*360 |
| 承重kg | 35 (可定制） | |
总重量（kg） | 260 | 400 | |
影像测量及 CCD | weimi20 1/3寸彩色高分辨率摄像机 520TV线（可选配） | ||
测量系统 | 变焦物镜 | 0.7-4.5X | |
视频放大倍率 | 30-225X | ||
物方视场 | 10.6-1.6mm | ||
工作距离 | 90mm | ||
线性精度（um） | X/Y精度≤3+L/200 Z精度≤5+L/200("L"指被测物体长度，单位mm) | ||
重复精度（mm） | ≤0.003 | ||
定位精度（mm） | 0.001 | ||
照明 | LED表面光及下光源，亮度可调 | ||
温湿度 | 温度范围：15-30°C，相对温度：20-80%（非冷凝） | ||
电源 | 220V±10%（AC） 50HZ | ||
机器功率（w） | 750 | 1100 | |
