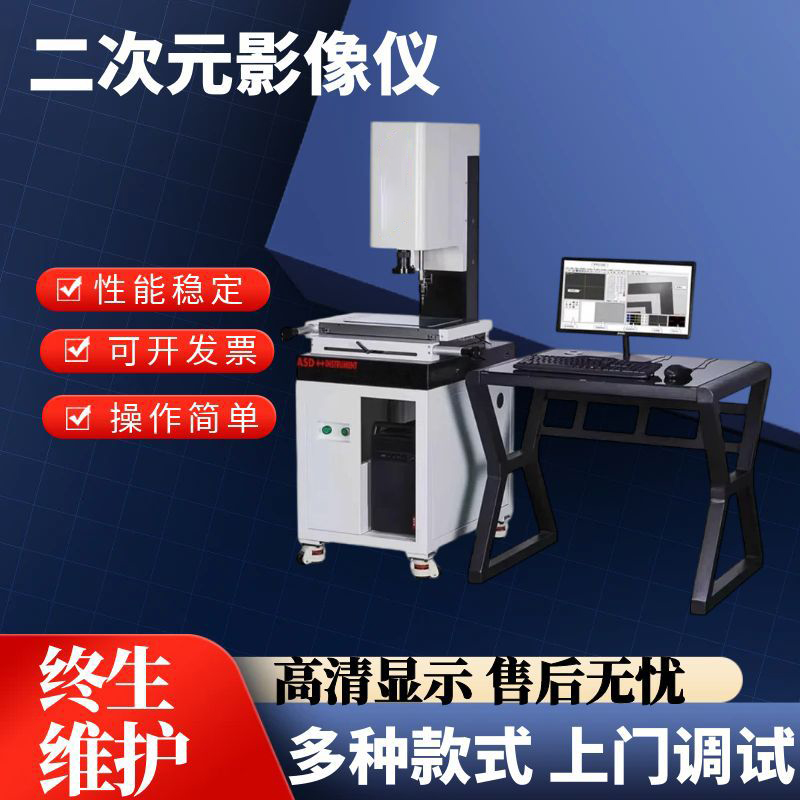

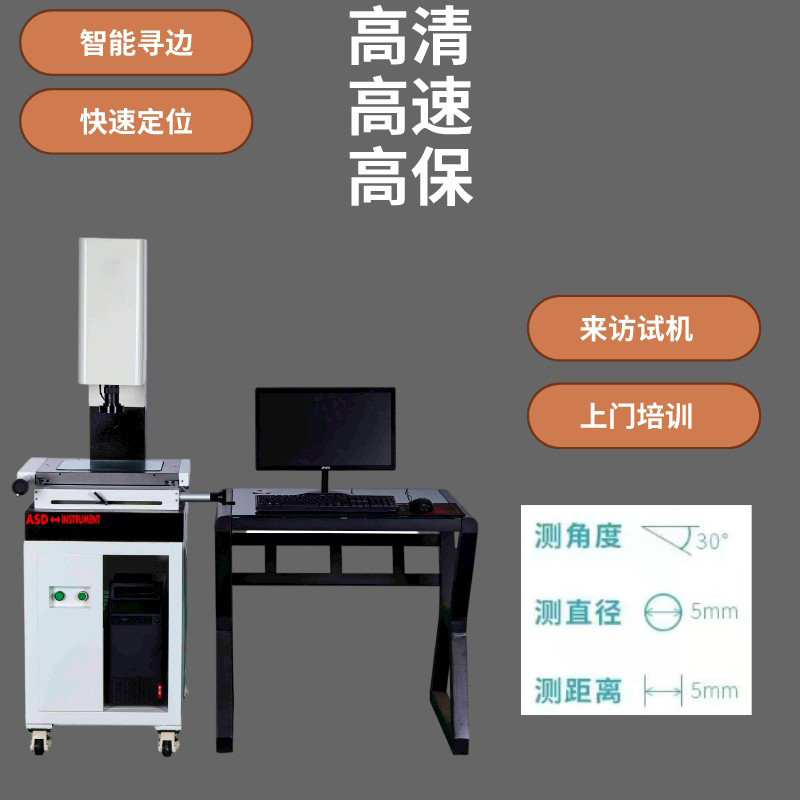

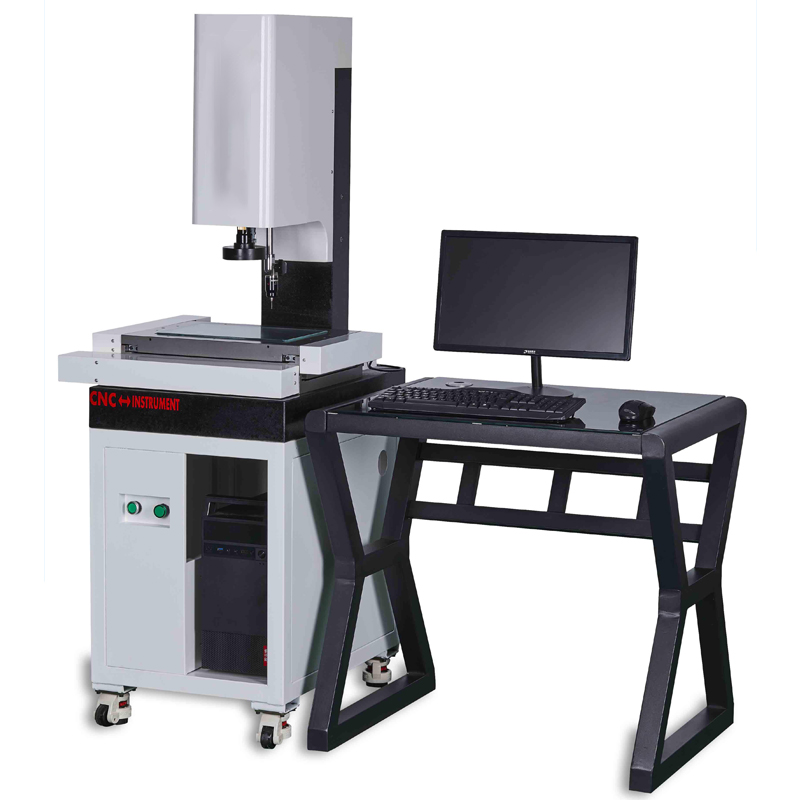

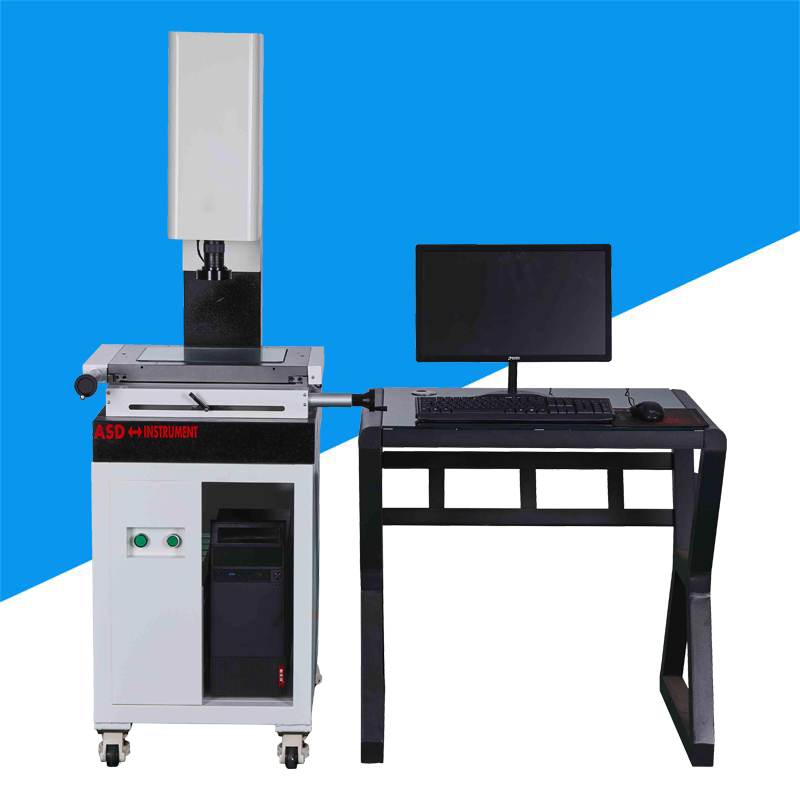

测量投影仪与同类产品相比
具有以下之特点:
本仪器能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生生车间不可缺少的一种计量检定设备。
仪器测量精度:(3+L/ 200)umX,Y坐标解析度:1um
数据处理系统:多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可直接导入\CAD.
型号 | VMS-2010 | VMS-3020 | VMS-4030 | VMS-5040 |
外形尺寸(mm) | 560*460*960 | 660*560*960 | 760*660*950 | |
测量行程(mm) | 200*100*180 | 300*200*180 | 400*300*180 | 500*400*180 |
工作台面尺寸 | 232*232 | 420*310 | 470*360 | 550*450 |
材质 | 底座、立柱、测量平台全部为天然“济南青”大理石制造 | |||
光栅尺 | XYZ三轴 双方波 分辨率1μm | |||
光学镜头 | 桂林光学、手动变倍卡位镜头(变倍后无需校正)0.7-4.5X | |||
影像放大倍率 | 30-200X | |||
CCD | 美国TEO高清彩色工业相机 | |||
导轨/传动 | 双V型交叉滚珠导轨/无牙丝杆传动 | |||
测量精度 | ≤(3+L/200)μm (L为被测工件测长) | |||
重复精度 | ≤0.002mm(标准件) | |||
光源 | 可调节亮度LED平行冷光源 | |||
重量(kg) | 260 | |||
工作电源 | AC220V/50HZ |
