投影屏 尺寸
型号
测量范围（mm）
外形尺寸（mm）
质量（kg）
JT7A
Φ1200
400*250
3500*2320*2250
4000
JT7B
JT7E
新天JT7A测量投影仪产品特点：
1.采用进口长寿命卤钨灯，满足长时间使用投影仪的需求。
2.工作台运动范围大，承重能力强，适合大尺寸零件的测量。
3.投影屏面积大，对各种大尺寸复杂零件做比较测量时，能一次完全显示，测量效率高。
4.高精度物镜转盘，变换倍率方便，定位准确。
5.工作台能偏摆±15°，便于测量带螺旋角零件。
6.采用先进的光栅传感器和数据处理系统，误差小，效率高。
7.JT7A带数显箱，能方便的进行数字显示，具有数据处理功能。
8.JT7B配计算机及二坐标测量软件，手持操纵控制盒，可实现电动控制测量。
9.JT7E采用进口金属光栅，带CNC自动控制，可实现全自动控制测量和数据处理。
技术规格参数 | |||||||||
投影屏 | 投影屏尺寸 | φ1200mm | |||||||
投影屏旋转范围 | 0°~360° | ||||||||
旋转角度显示当量 | 1° | ||||||||
旋转角度准确度 | 1’ | ||||||||
工作台 | 合面尺寸（mm） | 800×230 | |||||||
测量范围（mm） | 400×250 | ||||||||
调焦范围（mm） | 0~150 | ||||||||
分辨力（mm） | 0.001 | ||||||||
垂直方工作台通光尺寸（mm） | 310×205 | ||||||||
垂直圆工作台通光尺寸（mm） | φ130 | ||||||||
工作台偏摆角度 | ±15° | ||||||||
仪器准确度 | 4+L/50μm(其中L为测量长度，单位：mm) | ||||||||
工作台承重（kg） | 50 | ||||||||
物镜 | 物镜放大倍率 | 10× | 20× | 50× | 100× | ||||
物镜物方视场（mm） | φ120 | φ60 | φ24 | φ12 | |||||
物镜工作距离（mm） | 300 | 195 | 120 | 50 | |||||
物镜光轴 | 离台面距离：255mm | ||||||||
离台面距离：55mm | |||||||||
顶针架
| 夹持直径：中300mm | ||||||||
夹持长度：450mm | |||||||||
照明光源 | 透射照明卤钨灯：24V250W | ||||||||
反射照明白炽灯：16V150W | |||||||||
额定电压 | AC | 220V | 50Hz | ||||||
环境要求 | 室温20℃±3℃，相对湿度40%-70%RH | ||||||||
仪器外形尺寸（mm） | 长3500×宽2320×高2250 | ||||||||
仪器质量 | 4000kg | ||||||||

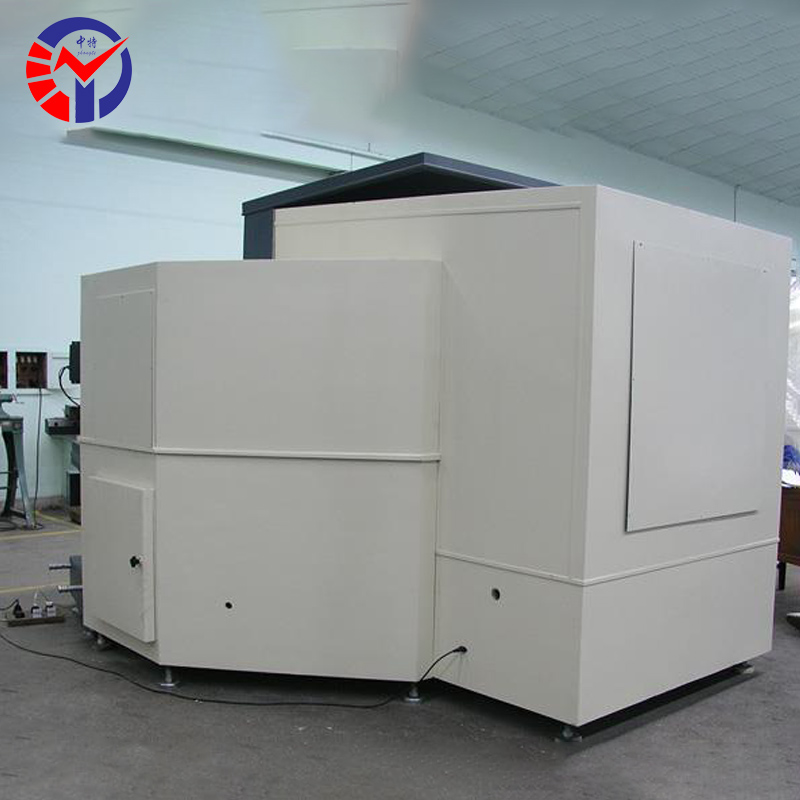

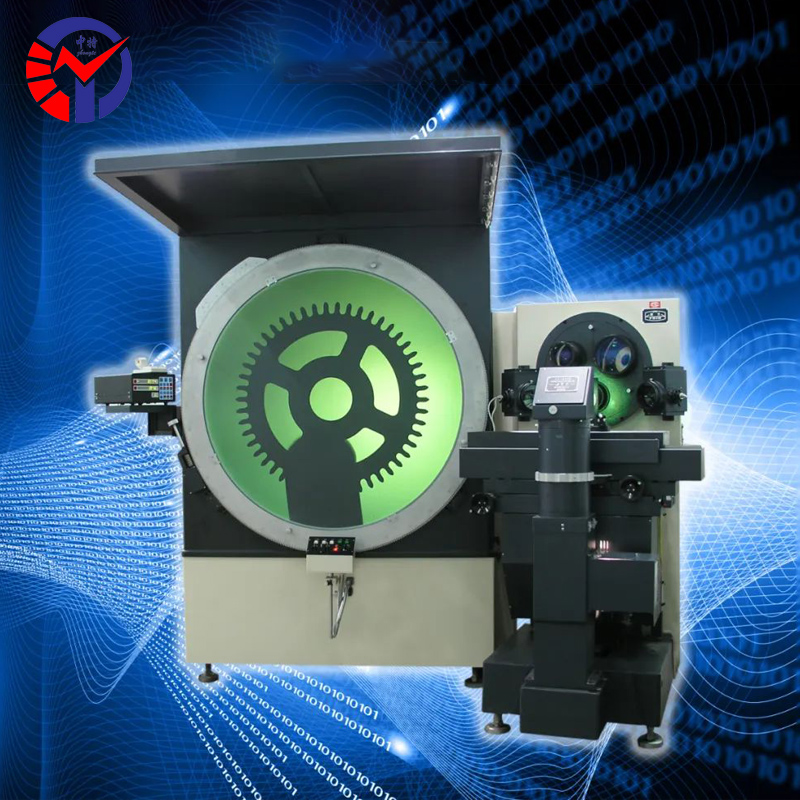

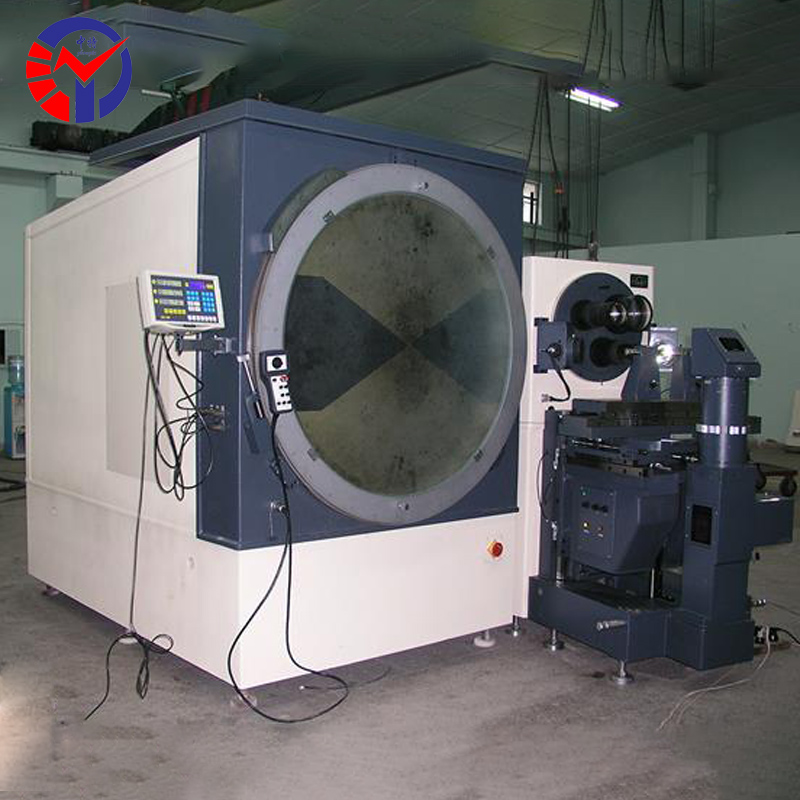

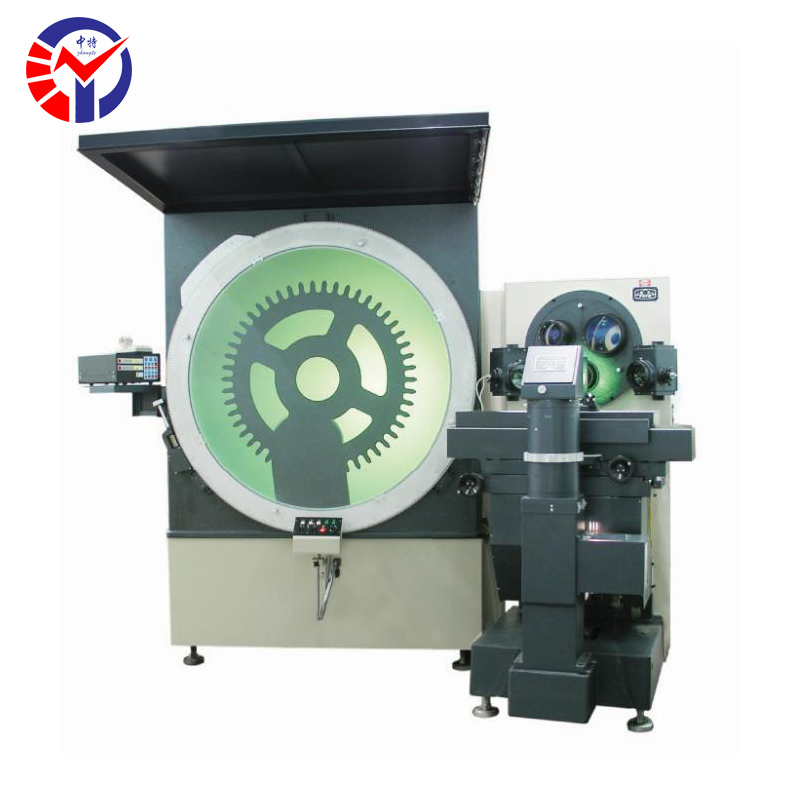

新天JT7A测量投影仪
