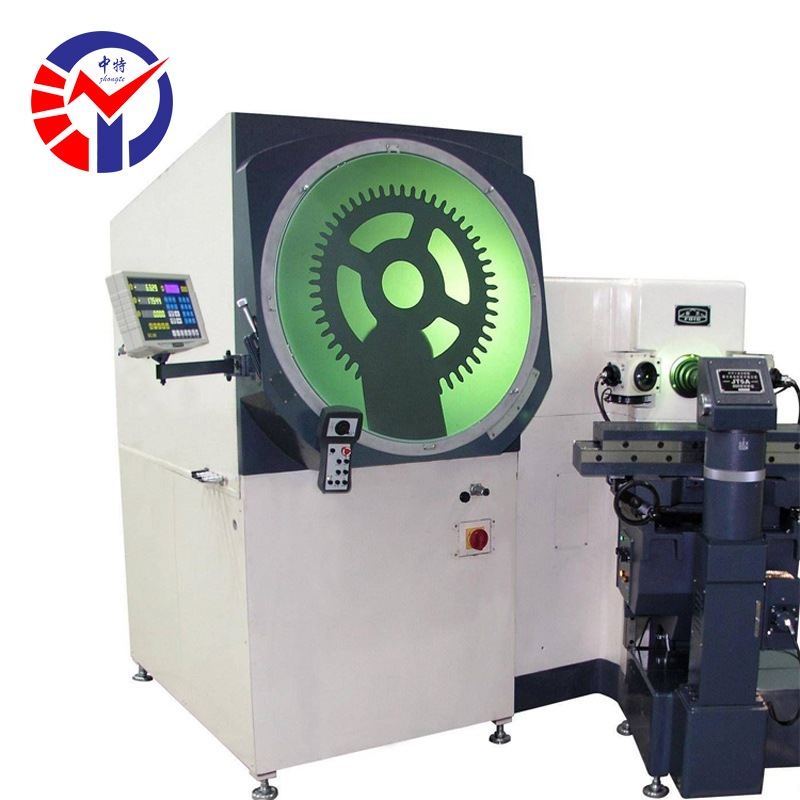

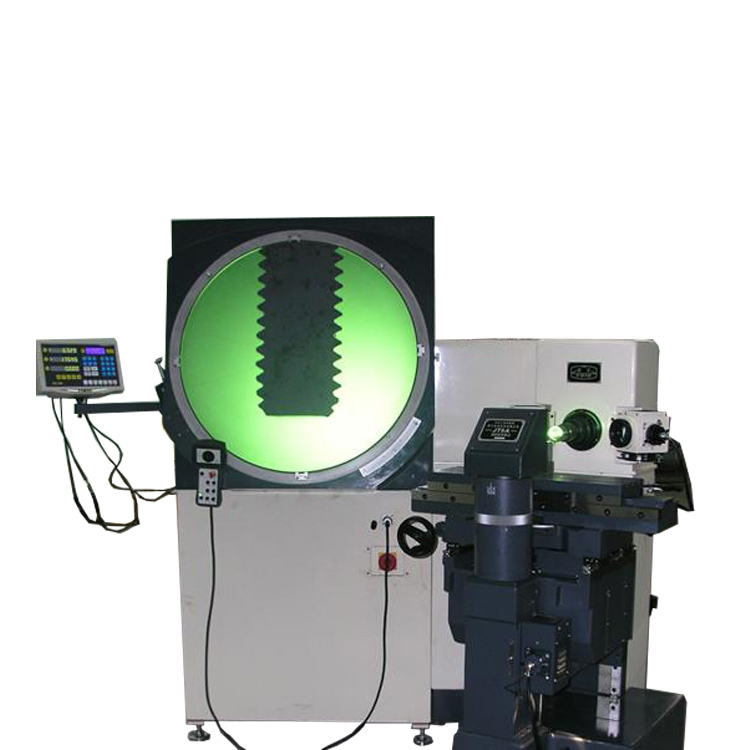

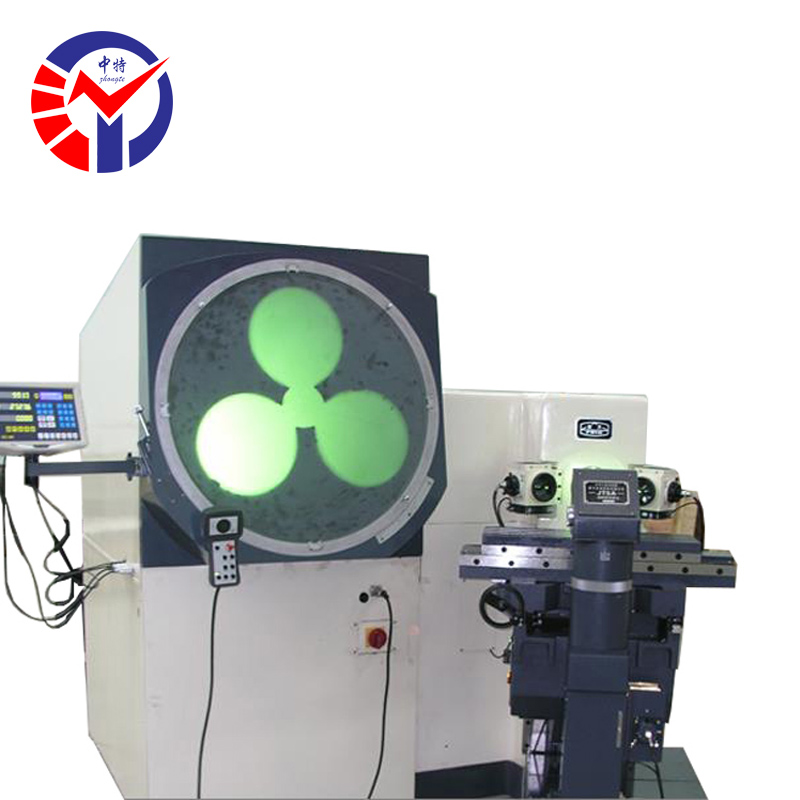

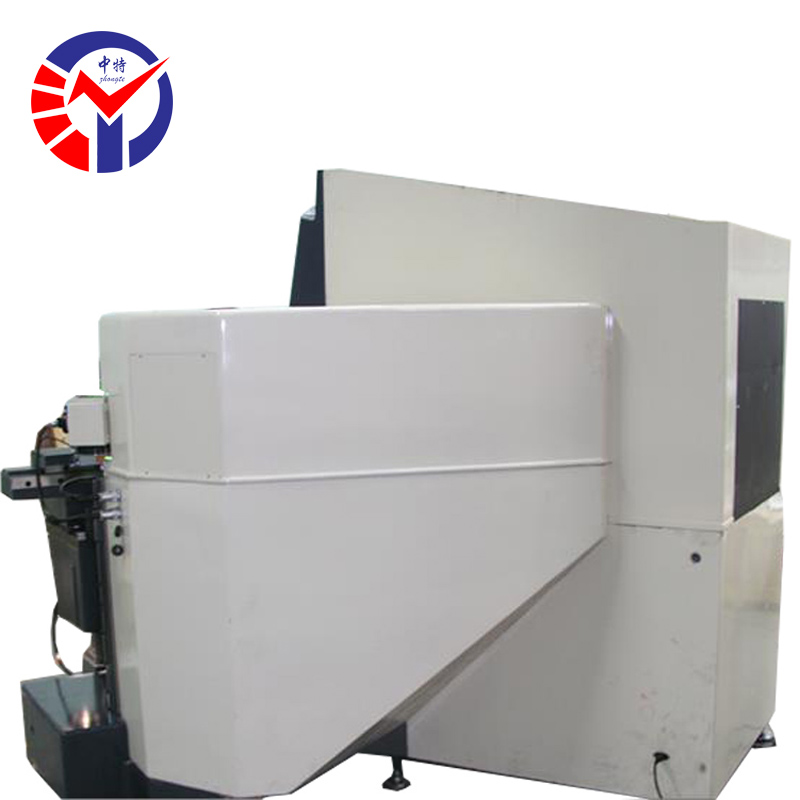

产品名称:φ800卧式投影仪
产品型号:JT5E
生产厂商:新天
厂家地址:贵阳贵州



φ800全自动投影仪JT5E

 详情说明


新天JT5E卧式测量投影仪​产品特点:

1.采用卧式光路设计,便于测量在线加工被测零件。

2.工作台测量范围大,承重能力强,测量范围广。

3.工作台能偏摆±15°,便于测量带螺旋角零件。

4.高低两档不同的透射照明,适应不同工件的测量要求。

5.投影屏面积大,可以满足大尺寸工件的测量要求。

6.JT5A采用先进的光栅传感技术,测量数据数字显示,电机控制工作台运动。

7.JT5B配计算机及二坐标测量软件,测量方便快捷,电机控制工作台运动。

8.JT5E全自动测量投影仪,伺服电机全自动控制运动,软件功能丰富,带自动寻边系统。



技术规格参数

投影屏

投影屏尺寸

Φ800mm

投影屏旋转范围

0°~360°

投影屏旋转分度值

1°

游标分划值

1'

工作台

台面尺寸(mm

630×200

测量范围(mm

300×200

调焦范围(mm

0~80

分辨力(mm

0.001

平工作台通光尺寸(mm

300×200

圆工作台通光尺寸(mm

Φ90

工作台摆动角度

± 15°

仪器准确度

4+L/50μm(其中L为测量长度,单位:mm

工作台承重(kg

50

物镜放大率

10×

20×

50×

100×

物镜物方视场(mm

Φ80

Φ40

Φ16

Φ8

物镜工作距离(mm

206

123

85

78

顶针架

最大夹持直径:中200mm

最大夹持长度:300mm

照明光源

透射照明:24V/250W卤钨灯

反射照明:16V/150W白炽灯

放大倍率误差:0.06%

额定电压

AC

220V

50Hz

环境要求

室温20℃±3℃,相对湿度40%-70%RH

仪器外形尺寸(mm

2130×宽1800×高1950

仪器质量

1900kg

​​​
