投影屏 尺寸
型号 测量范围（mm） 外形尺寸（mm） 质量（kg） JT21A Φ350 200*100 854*480*1400 138 JT27 200*80 775*440*980 150 JT26 Φ400 250*150 687*443*942 150 JT36 Φ600 200*100 1300*840*1940 760 300*200

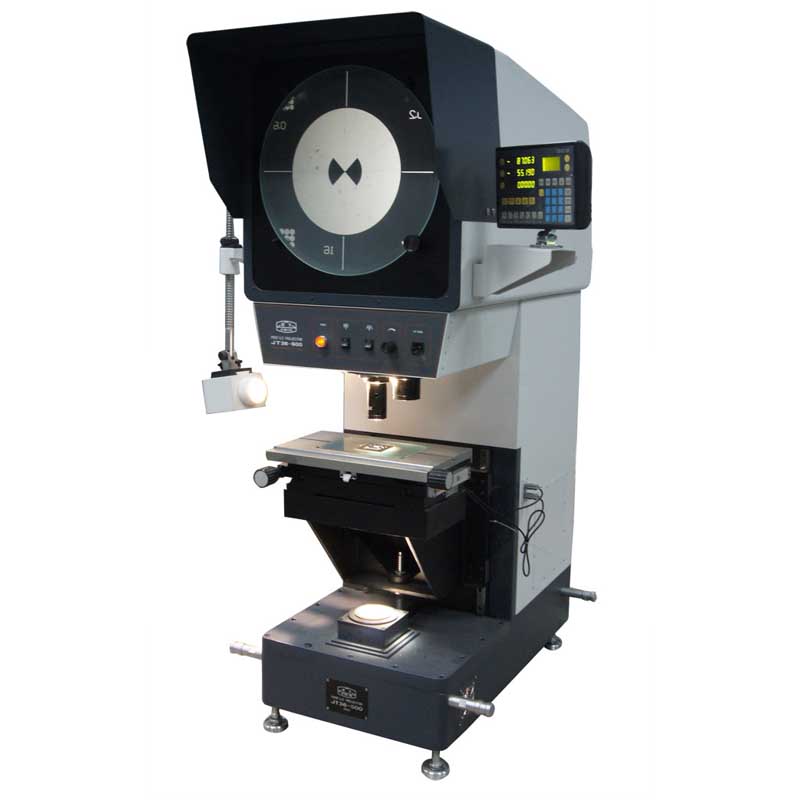

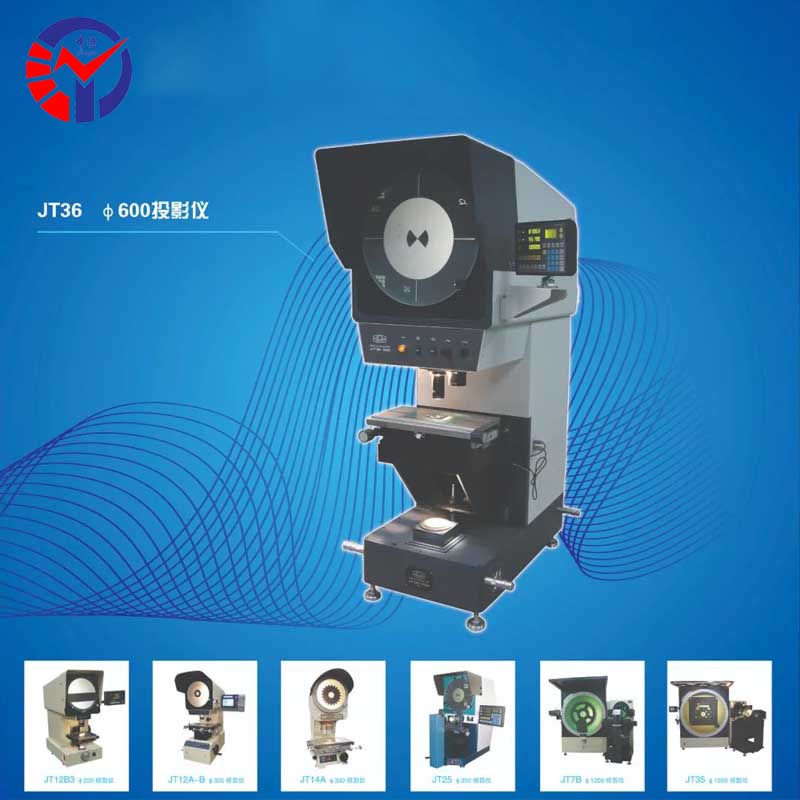

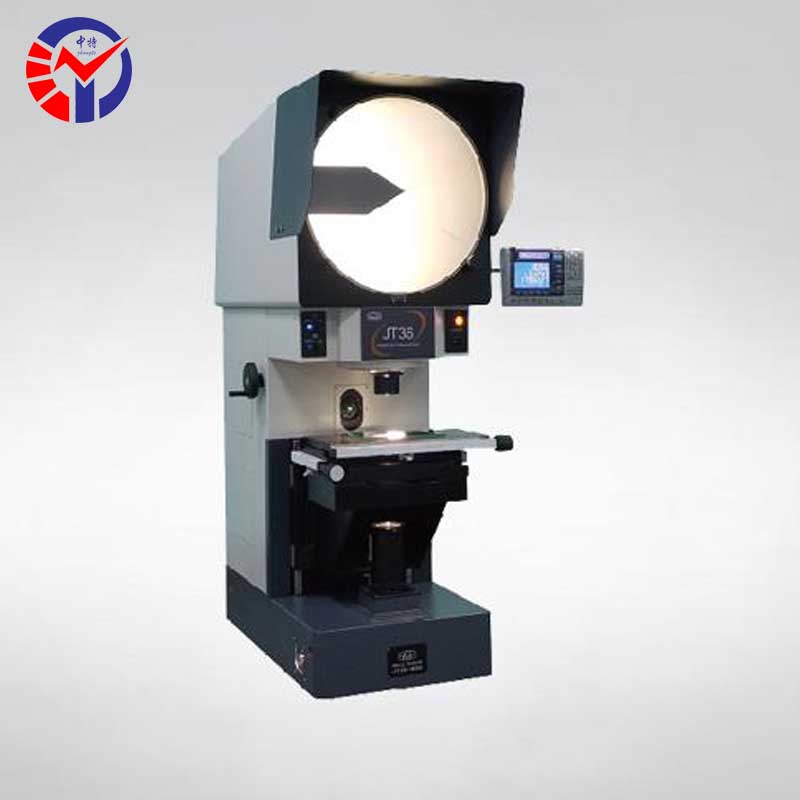

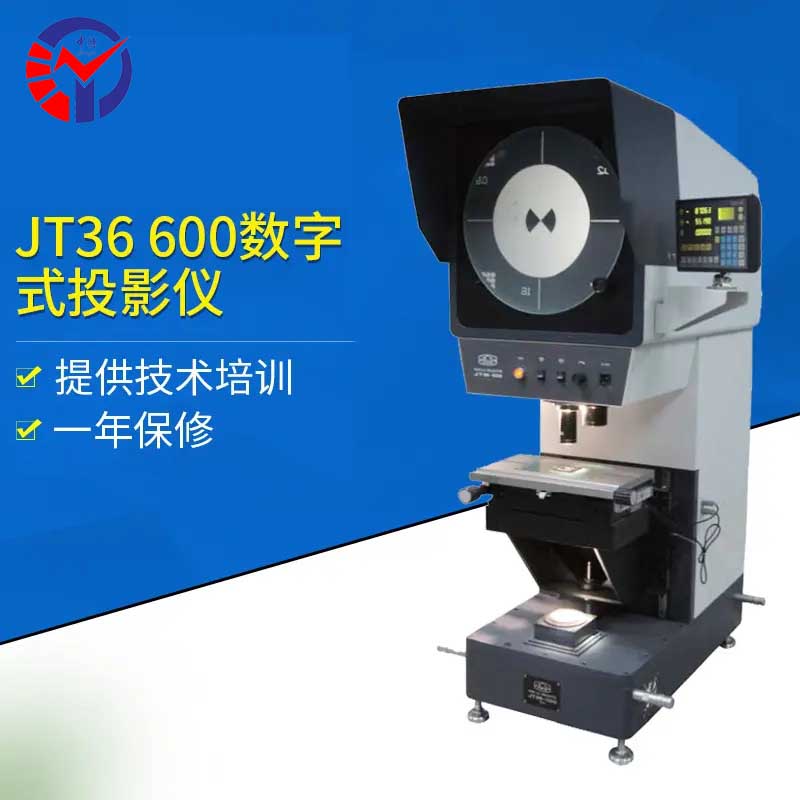

新天JT36数字式测量投影仪
产品特点:
1.仪器投影屏为垂直安装，便于使用者观测。
2.透射照明强度分高低两档可调，适应于不同工件的测量。
3.光学系统品质优良，物镜成像清晰，放大分辨率准确。
| |||||||
投影屏 | 投影屏尺寸 | Φ600mm | |||||
投影屏旋转范围 | 0°~360° | ||||||
旋转角度显示当量 | 1’ | ||||||
旋转角度准确度 | 6’ | ||||||
工作台 | 类型 | 小型 | 大型 | ||||
台面尺寸（mm） | 550× 260 |
| |||||
测量范围（mm） | 200×100 | 300×200 | |||||
调焦范围（mm） | 0~ 80 | ||||||
分辨力（mm） | 0.001 | ||||||
仪器准确度 | 4+L/25um(其中L为测量长度，单位：mm） | ||||||
工作台承重（kg） | 10 | 5 | |||||
物镜 | 物镜放大倍率 | 5× | 10× | 20× | 50× | 100× | |
物镜物方视场（mm） | Φ120 | Φ60 | Φ30 | Φ12 | Φ6 | ||
物镜工作距离（mm） | 102 | 135 | 87 | 76 | 49 | ||
放大倍率误差 | 0.08% | ||||||
照明光源 | 透射：24V 150W卤钨灯 | ||||||
反射：24V 150W卤钨灯 | |||||||
额定电压 | AC | 220V | 50Hz | ||||
环境要求 | 室温20℃±5℃，相对湿度40%-70%RH | ||||||
仪器外形尺寸（mm） | 长1300×宽840×高1940 | ||||||
仪器质量 | 760kg | ||||||
