投影屏 尺寸
型号 测量范围（mm） 外形尺寸（mm） 质量（kg） JT21A Φ350 200*100 854*480*1400 138 JT27 200*80 775*440*980 150 JT26 Φ400 250*150 687*443*942 150 JT36 Φ600 200*100 1300*840*1940 760 300*200
产品特点：
1.产品结构通用性强，外形美观，结构紧凑，操作方便。
2.工作台升降传动采用进口V型直线导轨，传动轻便、舒适。
3.透射照明强度分高低两档可调，适应于不同工件的测量。
4.光学系统品质优良，物镜成像清晰，放大倍率准确。
5.反射照明采用光纤传输，体积小、照度高，使用方便。
6.投影屏尺寸较大，卧式光路设计，适合轴类零件的检测。
7.新天JT26 φ400数字式测量投影仪测量精度高，性能稳定可靠。
技术规格参数 | |||||
投影屏 | 投影屏尺寸 | Φ400mm | |||
投影屏旋转范围 | 0°~360° | ||||
旋转角度分辨率 | 1’ | ||||
旋转角度准确度 | 4’ | ||||
工作台 | 台面尺寸（mm） | 450×150 | |||
测量范围（mm） | 250×150 | ||||
调焦范围（mm） | 0~80 | ||||
分辨力（mm） | 0.001 | ||||
仪器准确度 | 3+L/75μm（其中L为测量长度，单位：mm) | ||||
工作台承重（kg） | 5 | ||||
物镜放大率 | 10× | 20× | 50× | 100× | |
物镜物方视场（mm | Φ40 | Φ20 | Φ8 | Φ4 | |
物镜工作距离（mm） | 88 | 81 | 54 | 45 | |
放大倍率误差 | 0.08% | ||||
额定电压 | AC | 50Hz | 220V | ||
照明光源 | 透射照明：24V150W卤钨灯 | ||||
反射照明：24V150W卤钨灯(带反射杯） | |||||
环境要求 | 室温20℃±5℃，相对湿度40%-70%RH | ||||
仪器外形尺寸（mm） | 长687×宽443×高942 | ||||
仪器质量 | 150kg | ||||

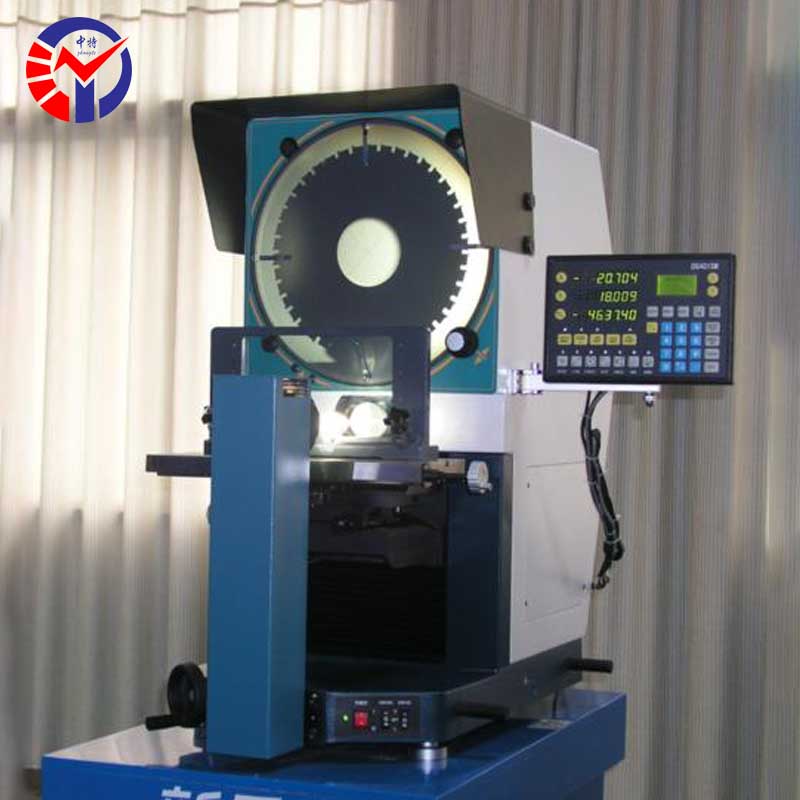

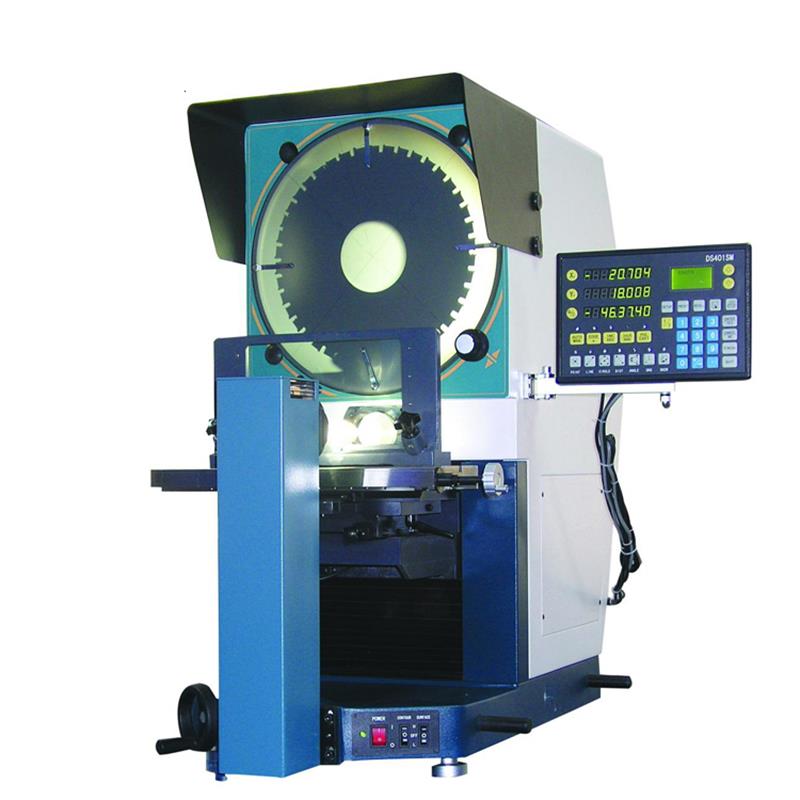

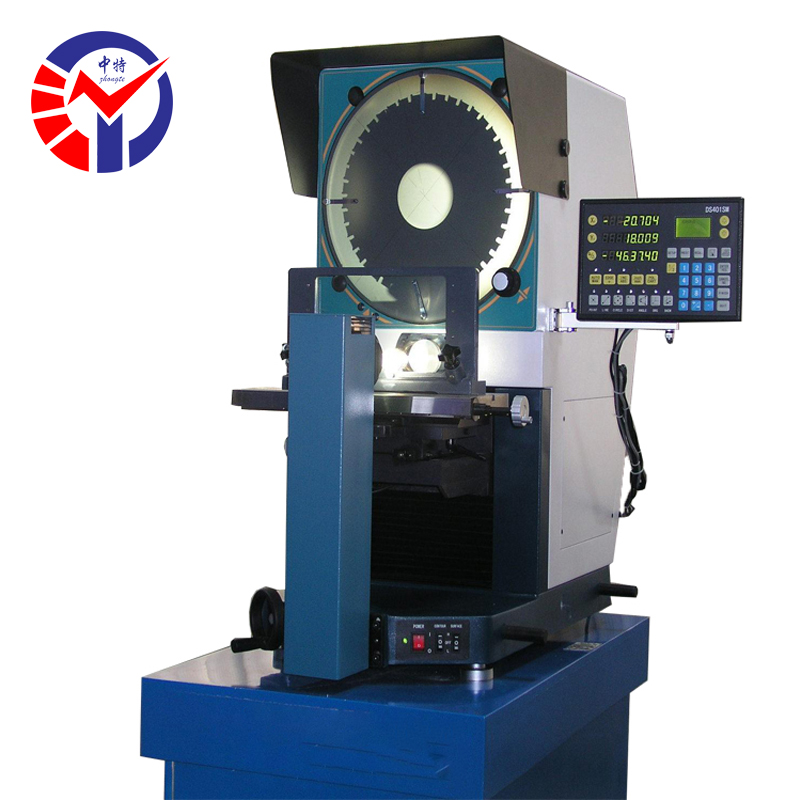

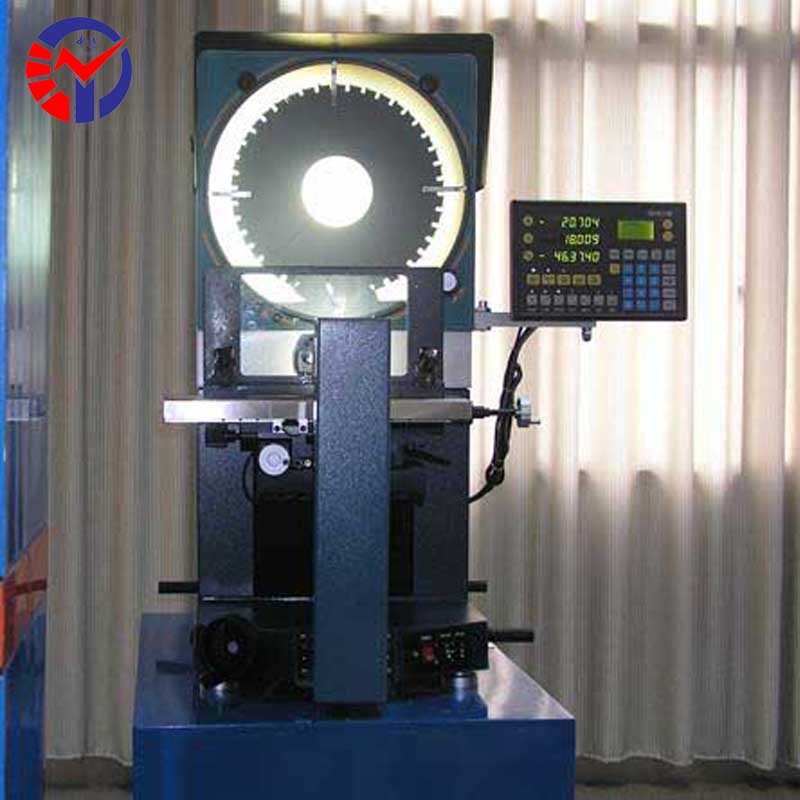

新天JT26数字式测量投影仪
