一、产品名称:经济型三坐标测量机
二、产品型号:CLASSIC系列
三、产品品牌:新天光电

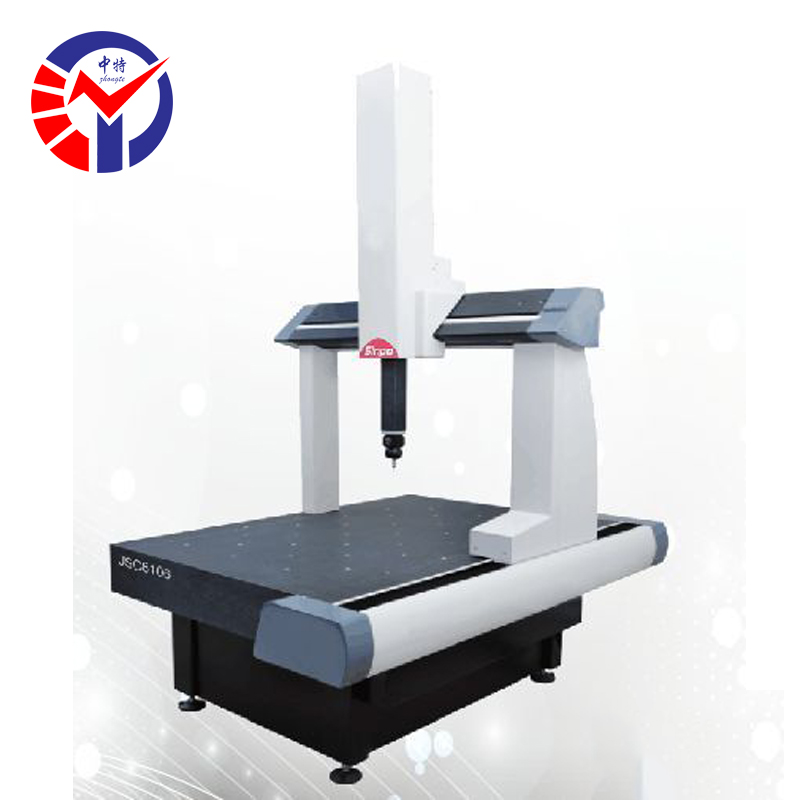

CLASSIC系列经济型三坐标测量机
1.CLASSIC系列三坐标测量机是新天光电与英国合作共同设计研发的最新一代三坐标测量机。
2.采用先进的有限元分析方法设计的精密斜梁技术,设计上采用刚性好、质量轻的全封闭框架移动桥式结构。
3.配以全球知名品牌高性能三坐标专用控制系统及RationalDMIS测量软件包,使其成为同类机型中性价比极高的产品。
行程范围(mm)
X:500—1200
Y:600-2000
X:400—1000
手动型JSC---M | |||||||||
型号 | 测量范围(mm) | 外形尺寸(mm) | 机台承重(kg) | 示值误差(um) | |||||
JSC564M | 500×600×400 | 1046×958×2235 | 500 | 3.0+L/200 | |||||
自动型JSC---N及高精度自动型JSC---NH | |||||||||
型号 | 测量范围(mm) | 外形尺寸(mm) | 机台承重(kg) | JSL | JSL H | ||||
示值误差(um) | |||||||||
JSC564N/NH | 500×600×400 | 1410×1050×2220 | 500 | 2.2+L/300 | 1.3+L/330 | ||||
JSC686N/NH | 600×800×600 | 1840×1309×2710 | 800 | 2.4+L/300 | 1.5+L/330 | ||||

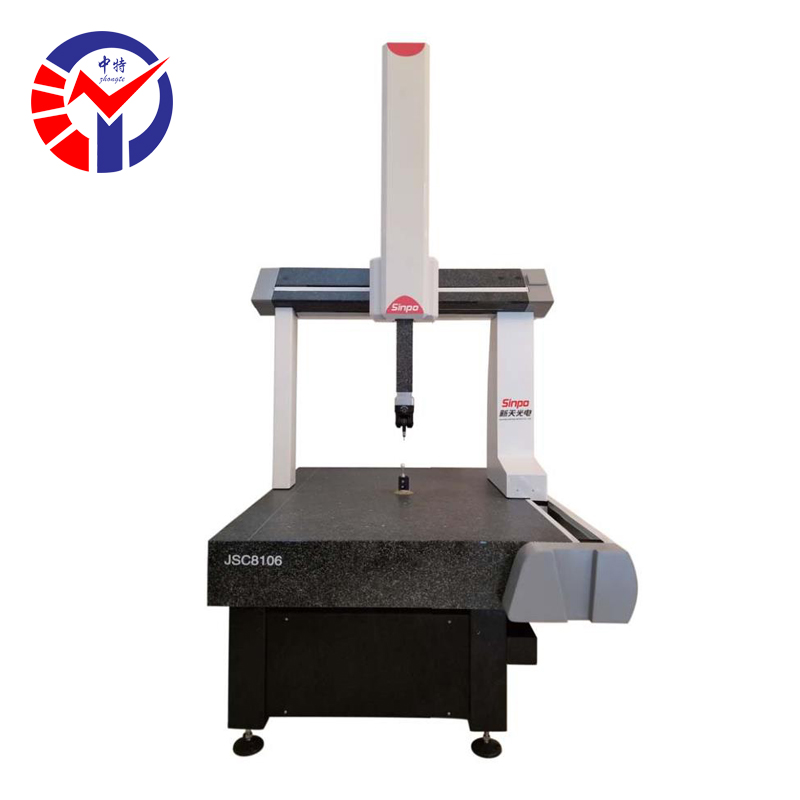

JSC8106N/NH | 800× 1000×600 | 2040×1509×2710 | 1000 | 2.5+L/300 | 1.7+L/330 | ||||
JSC10128N/NH | 1000×1200×800 | 2380×1847×3215 | 1500 | 3.0+L/300 | 2.2+L/330 | ||||
JSC10158N/NH | 1000×1500×800 | 2680×1847×3215 | 1800 | 3.0+L/300 | 2.2+L/330 | ||||
JSC10208N/NH | 1000×2000×800 | 3180×1847×3215 | 2000 | 3.0+L/300 | 2.2+L/330 | ||||
JSC121510N/NH | 1200×1500×1000 | 2680×2047×3615 | 2200 | 3.6+L/300 |
| ||||
JSC12Y10N/NH | 1200×Y×1000 |
| 2200 | 3.6+L/300 |
| ||||
(注:JSC12Y10N/中Y为定制长度) |
