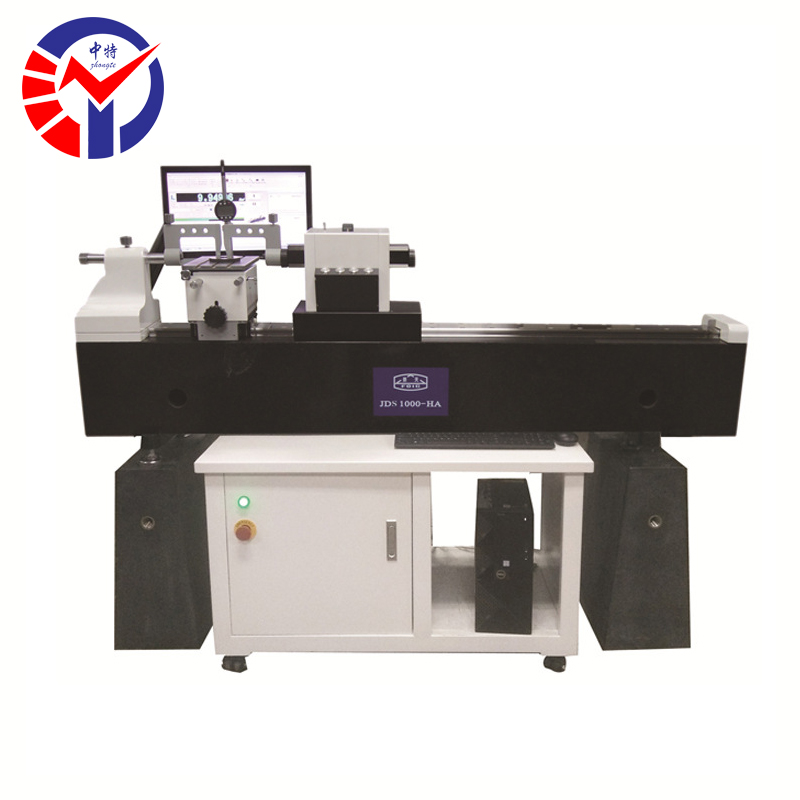

JDS1000-HA高精度一米测长机
其具体用途体现在：
1. 超大尺寸的绝对测量：
直接精确测量一米至六米甚至更大工件的绝对长度，这是小型测长仪无法完成的任务。
2. 高精度量具的检定与校准：
专门用于检定大量程的标准量具，如大尺寸量块（>1m）、步距规、标准基线尺等，是最高等级量值传递的关键设备。
3. 内外尺寸综合测量：
通过更换附件，可以精密测量大型工件的外径和内径。
4. 精密比对：
同样可以进行与标准件的比对测量，快速判断超大工件尺寸的加工偏差。
主要测量对象（应用行业与工件）
测长机是应对大型、高精度工件测量挑战的解决方案，其测量对象具有明显的“大而精”的特征。
行业领域 | 典型测量对象/工件 | 具体测量内容 |
量具制造与检定 | 大尺寸量块（1m, 2m, 3m...）、步距规、标准刻度尺、金属线纹尺 | 检定这些“尺子”的绝对长度和等距精度，是计量机构的核心工作 |
重型装备与机床 | 大型丝杠、光杠的螺距累积误差、机床导轨的直线度、大型轴类零件的外径 | 测量影响机床精度和装配的关键长尺寸参数 |
航空航天 | 飞机型材长度、发动机大型转子长度、复合材料骨架的尺寸、导弹弹体段长度 | 对大型结构件的关键长度尺寸进行最终检验 |
汽车制造 | 汽车模具的长度、车身检具的基准尺寸、长型心轴的直径和长度 | 为模具和工装的制造提供尺寸依据 |
轴承制造 | 特大型轴承的内外圈宽度和直径、轴承滚柱的长度 | 保证大型轴承的装配精度和性能 |
科研与高校 | 材料热膨胀系数测定、大地测量尺的校准、物理学实验中的精密长度测量 | 为科学研究提供可靠的长度基准和数据 |
产品特点：
1.德国进口高精密反射光栅系统，测量精度高；
2.温度误差实时补偿，配有温度传感器，能自动完成温度误差的实时补偿；
3.基座采用优质花岗石基座，刚性和稳定性好；
4.测量主轴采用优化方形设计，确保测量时运动性的稳定性；
5.测量附件齐全，使用范围广，可满足不同的测量要求；
6.拐点图示窗：软件界面上带有拐点图示窗，操作十分方便；
7.检测各类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。软件内置量块、环规、塞规、卡规、校准杆、尺类。
8.内置表类及其它39种标准数据库，满足多种检定规程、标准，可根据规程、标准自动进行检测结果判定；
9.报表输出：测量数据可按被测件名称、编号、检定员、送检单位、设备编号、检定日期和有效日期等进行报表输出、输出格式有WORD、EXCEL两种，也可根据用户需求定制报表输出格式。
型号 | JD700-HA | JDS1000-HA | ||||
测量范围 | 外尺寸（mm）：0～700 | 外尺寸（mm）：0~1000 | ||||
内尺寸（mm）：12~580 | 内尺寸（mm）：30~920 | |||||
分辨力 | 0.05 u m | |||||
示值误差 | 内尺寸：(0.5+L/1000)μm，其中：L~被测长度，单位为mm | |||||
外尺寸：(0.15+L/1000)μm，其中：L~被测长度，单位为mm | ||||||
仪器示值重复性 | 0.15 u m | |||||
测量力 | （0.5~2.5）N可调变档 | |||||
工作台 | 垂向行程 | 横向行程 | 水平浮动 | 旋转 | 摆动 | 工作台荷重 |
0~70(mm) | 0~40(mm) | 10(mm) | 土3° | ±3° | 30kg | |
螺纹测量 | 外螺纹最大：M100 | |||||
阿贝测轴移动范围 | (0-16)mm | |||||
顶针架夹持直径 | 当长度在0~170时：Φ100(mm) | |||||
当长度在170~205时：Φ90(mm) | ||||||
量块量棒支架 | 量块支架（mm） | 支承量块长度范围：至1000 | ||||
量棒支架（mm） | 支承量棒长度范围：至1000 | |||||
量块研合架 | 研合量块长度范围：至100mm | |||||
工作环境要求 | 室温：（20±0.4）℃；温度变化，每小时不应超过0.3℃； | |||||
校准环境要求 | 室温：（20±0.2）℃；温度变化，每小时不应超过0.2℃； （湿度、温度、震动满足测量条件）。 | |||||
电源 | （220±22）V，无干扰源，接地良好 | |||||
