| 名称 | 型号 | 尺寸(mm) | 工作台 承重 |
重量(kg) |
| 高精度光栅测长机 | JD700-HA | 1780*380*480 | 10kg | 30 |

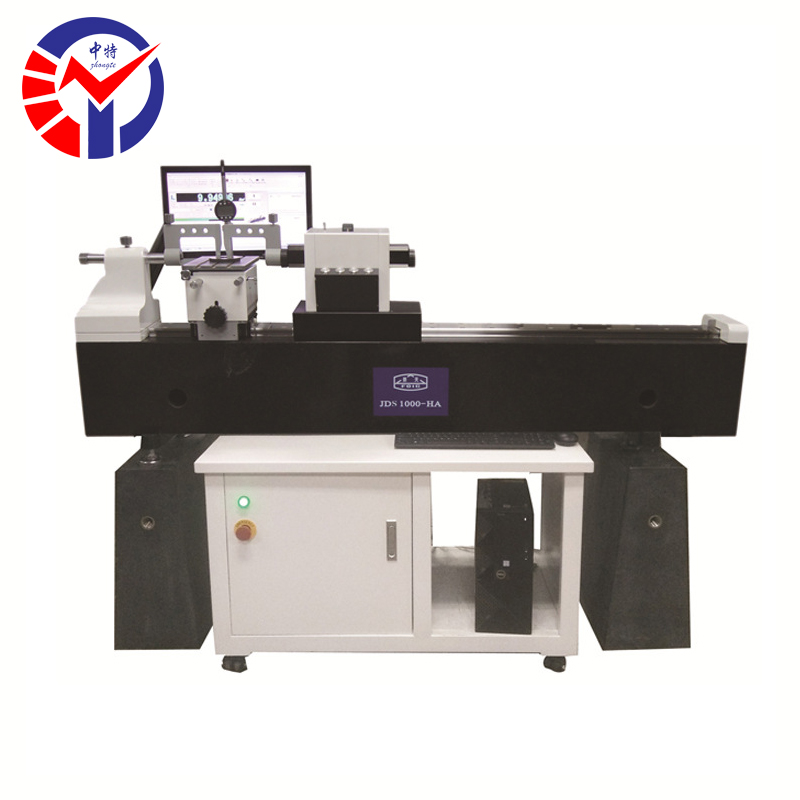

| 高精度一米测长机 | JDS1000-HA | 1780*380*480 | 40 |

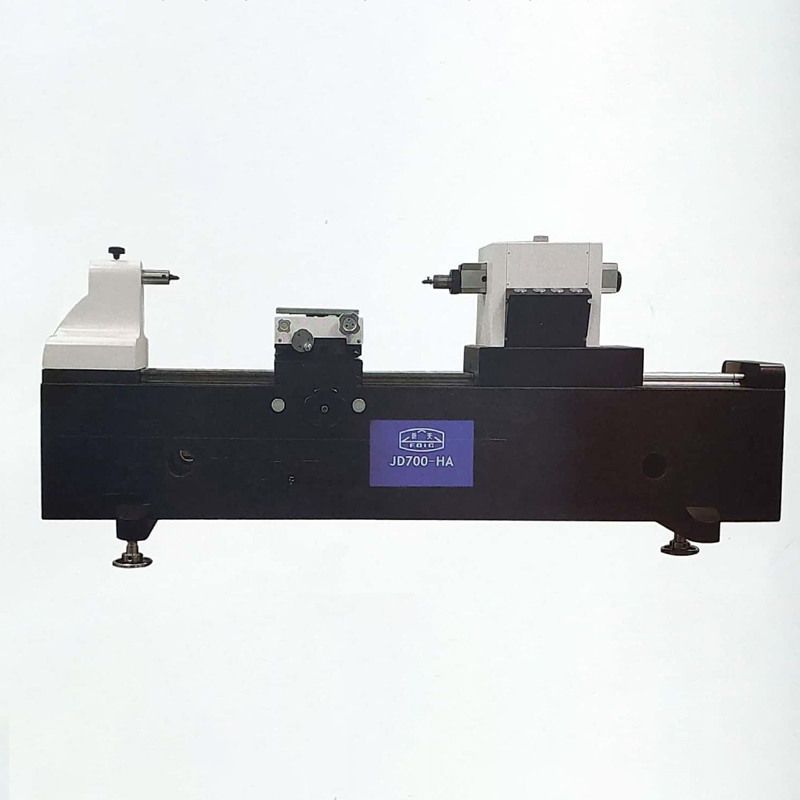

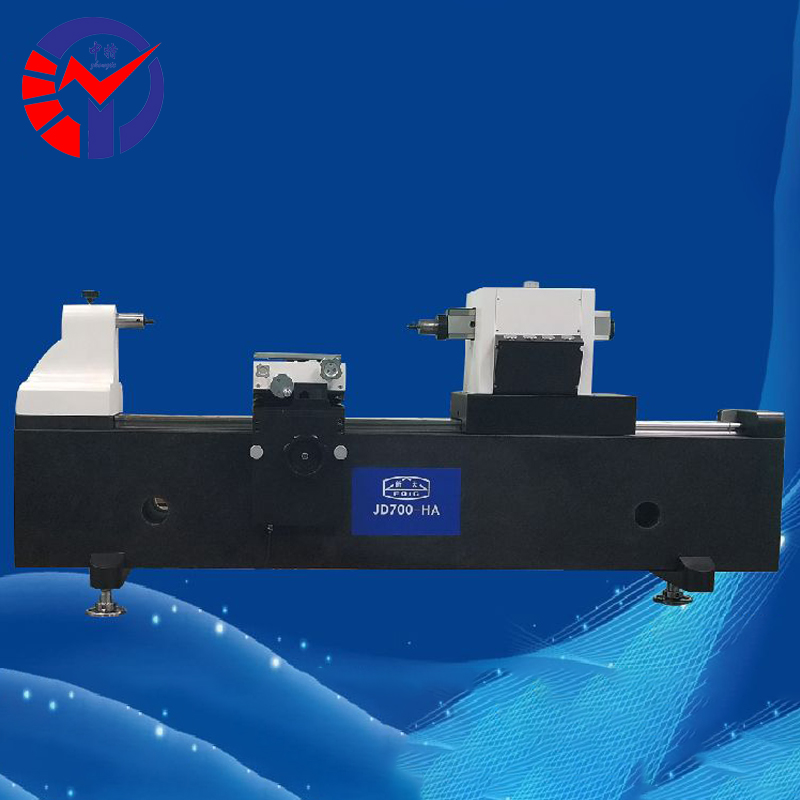

JD700-HA 高精度光栅测长机
产品用途：
高精度测长机主要用于对各种工件内、外尺寸的测量和比较测量。测量对象包括量块、光滑塞规、光滑环规、螺纹塞规、螺纹环规，外径千分尺校对棒、内径千分尺、指示表，卡板等。
产品特点：
1.德国进口高精密反射光栅系统，测量精度高；
2.温度误差实时补偿，配有温度传感器，能自动完成温度误差的实时补偿；
3.基座采用优质花岗石基座，刚性和稳定性好；
4.测量主轴采用优化方形设计，确保测量时运动性的稳定性；
5.测量附件齐全，使用范围广，可满足不同的测量要求；
6.拐点图示窗：软件界面上带有拐点图示窗，操作十分方便；
7.检测各类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。软件内置量块、环规、塞规、卡规、校准杆、尺类。
8.内置表类及其它39种标准数据库，满足多种检定规程、标准，可根据规程、标准自动进行检测结果判定；
9.报表输出：测量数据可按被测件名称、编号、检定员、送检单位、设备编号、检定日期和有效日期等进行报表输出、输出格式有WORD、EXCEL两种，也可根据用户需求定制报表输出格式。
型号 JD700-HA JDS1000-HA 测量范围 外尺寸（mm）：0～700 外尺寸（mm）：0~1000 内尺寸（mm）：12~580 内尺寸（mm）：30~920 分辨力 0.05 u m 示值误差 内尺寸：(0.5+L/1000)μm，其中：L~被测长度，单位为mm 外尺寸：(0.15+L/1000)μm，其中：L~被测长度，单位为mm 仪器示值重复性 0.15 u m 测量力 （0.5~2.5）N可调变档 工作台 垂向行程 横向行程 水平浮动 旋转 摆动 工作台荷重 0~70(mm) 0~40(mm) 10(mm) 土3° ±3° 30kg 螺纹测量 外螺纹最大：M100 阿贝测轴移动范围 (0-16)mm 顶针架夹持直径 当长度在0~170时：Φ100(mm) 当长度在170~205时：Φ90(mm) 量块量棒支架 量块支架（mm） 支承量块长度范围：至1000 量棒支架（mm） 支承量棒长度范围：至1000 量块研合架 研合量块长度范围：至100mm 工作环境要求 室温：（20±0.4）℃；温度变化，每小时不应超过0.3℃； 校准环境要求 室温：（20±0.2）℃；温度变化，每小时不应超过0.2℃； （湿度、温度、震动满足测量条件）。 电源 （220±22）V，无干扰源，接地良好
