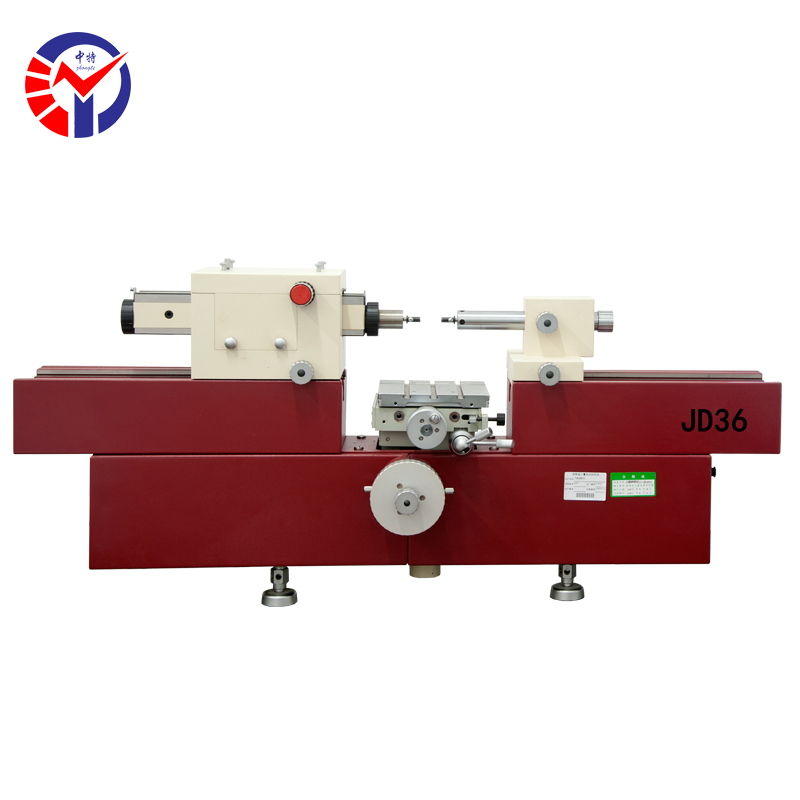

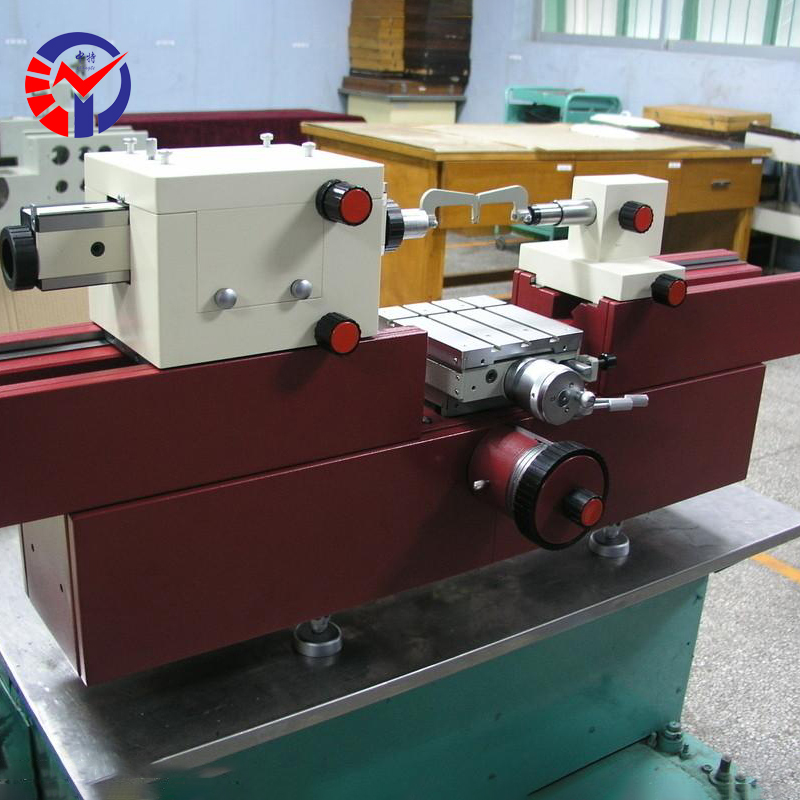

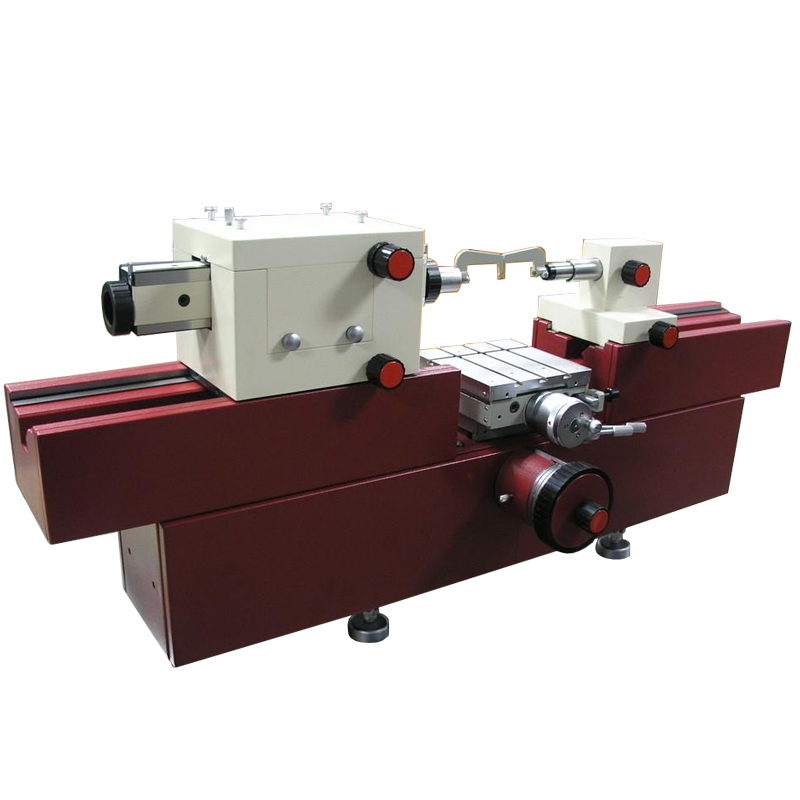

JD36高精度万能测长仪
JD36高精度万能测长仪
名称 型号 外形尺寸(mm) 重量(kg) 工作承重台
高精度万能测长仪 JD36 1060*390*450 170 10kg
JD36-H 1060*390*450 170 10kg
多功能测长仪 JD60 1225*400*680 200 30 kg


JD36高精度万能测长仪

 详情说明


JD36高精度万能测长仪

仪器特点:

1.基座选用优质铸铁,经长期自然时效处理,稳定性好。

2.测量主轴采用优化方形设计,确保测量时运动性能的稳定性。

3.拥有多种功能强大的附件可选,能满足不同测量要求。

4.光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源。

5.仪器采用了高精密的测量系统,符合阿贝原理,测量精度高。

6.JD36-H采用进口光栅系统及进口细分硬卡,细分精度高,稳定可靠。

7.JD36-H的软件功能强大,可对示值误差和温度造成的测量误差进行修正,且带有自动判别拐点功能。



二、仪器用途:

高精度数据处理测长仪是一种机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外,还可以使用仪器所附有的设备进行各种特殊测量工作。

 其主要测量对象包括:

 光滑圆柱形零件(轴、孔、塞规、环规等)

 内螺纹、外螺纹、螺纹塞规、螺纹环规的中径。

 带平行平面的零件(卡规、量棒、较低等级的量块)



四.主要附件测量用途:

 1、测沟及附件:可用于外径千分尺的测量

    14mm球型测头

    212mm球型测头

    3100mm球型测头

 2、倾斜固定支架:用于外径千分尺的测量

 3、顶针架:用于支撑有孔的被测零件;

 4、弹性测沟:用于内尺寸的测量;

 5、双V型支架:用于测量棒和内径千分尺的测量;

 6、单V型支架:用于测量棒和内径千分尺的测量;

 7、测帽:用于测量被测件的外尺寸;

 8、浮动工作台:用于球体、螺纹和环规的测量时使用;


技术规格参数

测量范围(mm)

外尺寸

绝对测量0~100,相对测量0~750

内尺

使用小测钩(最大伸入深度12,

最大壁厚50)为10~480

使用大测钩(最大伸入深度50,

最大壁厚85)为30~ 450

使用电测装置测量

用电测测钩为1~60,

用万测钩时为14~112

测量力

0.1μ

仪器准确度(20C±0.2C情况下)

型号

外尺寸测量时

内尺寸测量时

JD36

0.3 u m

0.7

  JD36-H

0.2 u m

0.6 u m

内螺纹中径测量

使用小测钩时(小径为13~30)

使用大测钩时(小径为31~2×

70-壁厚)),螺距:0.5~6

螺距:0.5~6

外螺纹中径测量(mm)

最大至200,螺距1~6

测量力(N)

0、1.5、2.5

仪器示值变动性

型号

外尺寸测量时

内尺寸测量时

JD36

2o≤0.2um

2o≤0.4um

JD36-H

2o≤0.1um

2o≤0.3um

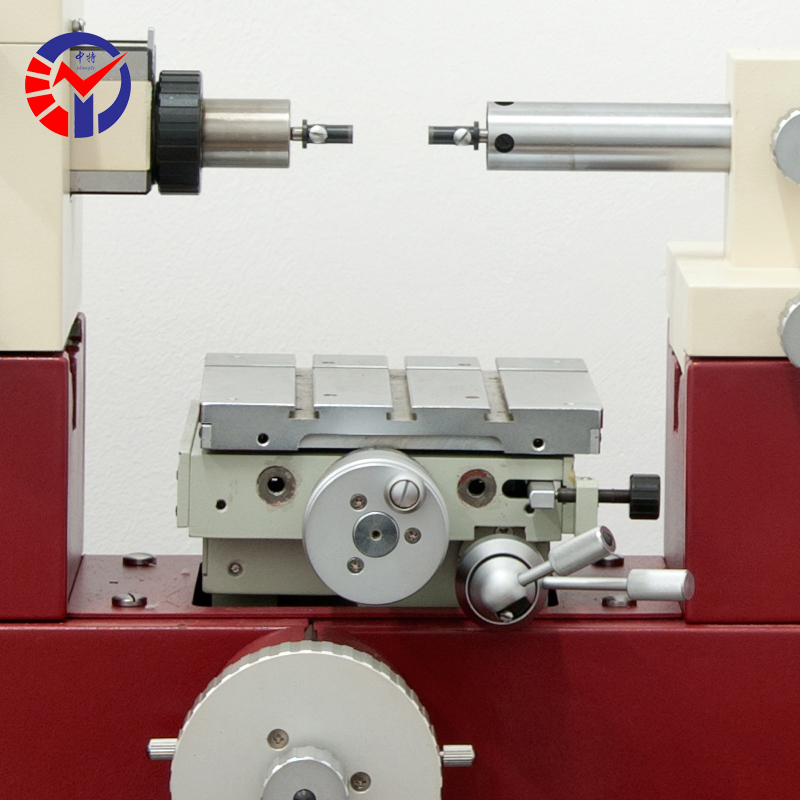

万能工作台

安装面积(mm)

160×160

高度调节范围

0~100)mm

横向行程

25mm

Y轴倾斜

±3°

工作台转动

±4°

工作承重

10kg

测帽内径配合尺寸

Φ6H7

测帽杆与测帽内径配合的外径尺寸

Φ6g6

仪器使用环境

室温20℃±0.5℃,相对湿度≤60%RH

仪器质重

170kg

仪器外形尺寸(mm)

1060×宽390×高450
