| 名称 | 型号 | 量程（mm） | 重量（kg） | 外形尺寸（mm） |

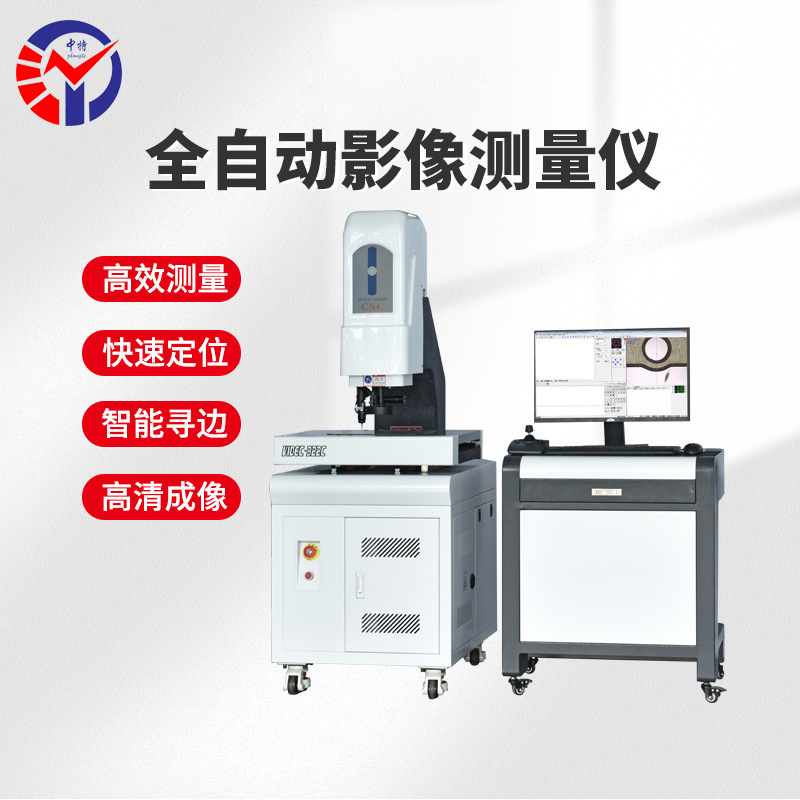

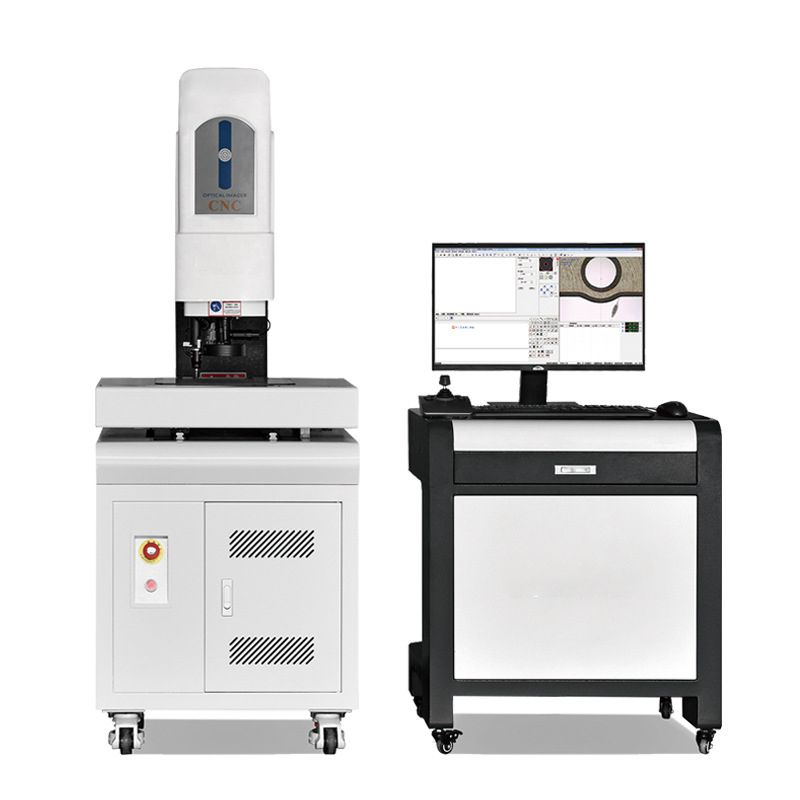

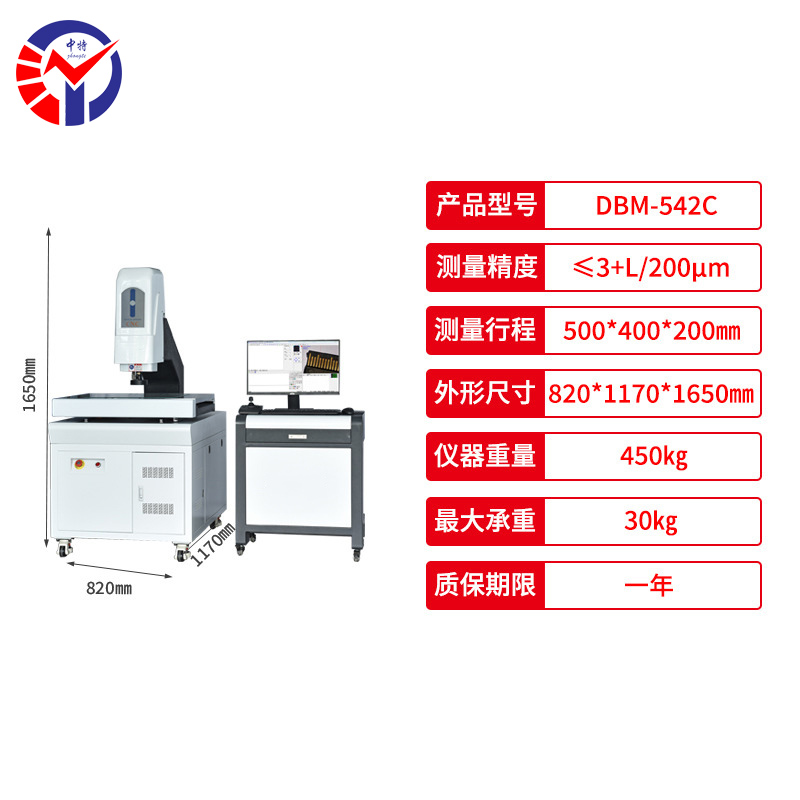

| 全自动影像测量仪 | DBM-542C | 500*400 | 450 | 820*1170*1650 |

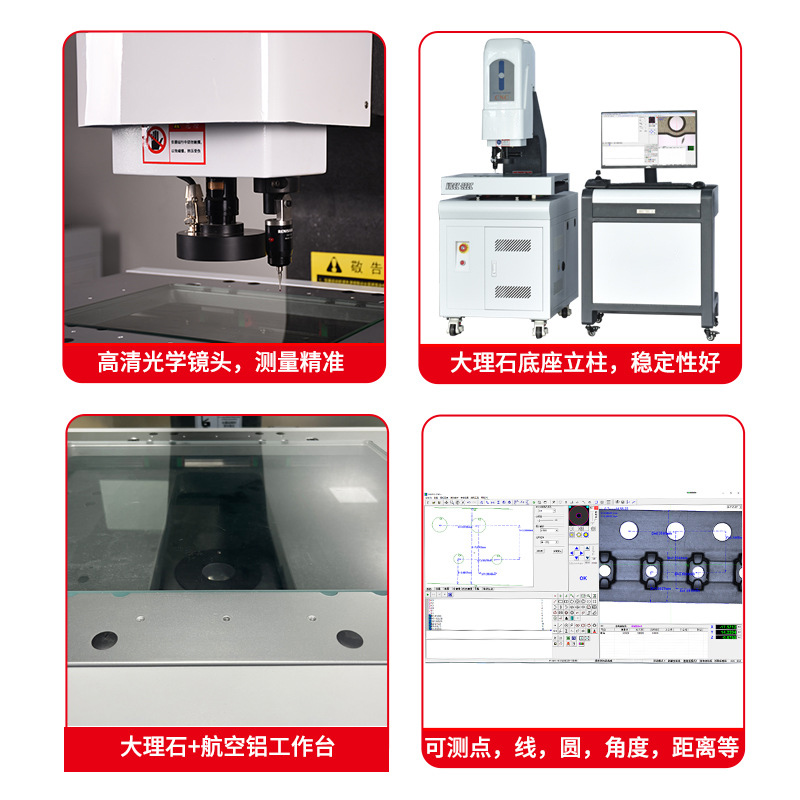

产品特点：
1. 高精准度、快速定位、智能寻边、自动对焦、高清成像
2. 采用KOMANIE/CNC3D多功能影像测量软件
3. 采用0.5μm分辨率的高精度封闭式光栅尺
4. 采用济南青优质花岗岩大理石底座、立式
5. 采用进口静音型直线导轨、精密级滚珠丝杆
6. 采用SONY-CCD/700TVL高清彩色1/2CCD相机
7. 256级多角度LED程控五环八分区落射表面光
8. 测量数据可导出为AUTOCAD/EXCEL/WORD的格式报表
9. 强大的软件处理系统和精准算法，取得高进度的测量结果
技术参数：
型号 | DBM-322C | DBM-432C | DBM-542C |
XY轴行程（mm） | 300*200 | 400*200 | 500*400 |
Z轴行程（mm） | 测量有效空间200mm（可根据产品定制） | ||
外形尺寸（mm） | 680*800*1650 | 700*1000*1650 | 820*1170*1650 |
工作台尺寸（mm） | 680*360 | 700*480 | 820*580 |
玻璃尺寸（mm） | 340*240 | 440*340 | 540*440 |
仪器重量（kg） | 260 | 360 | 450 |
承重（kg） | 30（可根据产品定制） | ||
工作距离（mm） | 90 | ||
传动形式 | X/Y/Z三轴进口品牌高精密静音直线导轨/精密级滚珠螺杆 | ||
传动技术系统 | 高分辨率光栅尺，分辨率：0.0005mm（0.5μm） | ||
测量精度：X/Y轴≤2.5+L/200μm，Z轴≤5+L200μm，重复精度：≤3μm | |||
X/Y/Z三轴进口品牌高性能交流伺服电机，全闭环控制系统 | |||
影像系统 | SONY-CCD/700TVL高清彩色相机1/2CCD相机，影像放大倍率：20-180X | ||
PMS连续变倍镜头，连续放大倍率：0.7-4.5X | |||
可选配0.5X 物镜，总放大倍率：10-90X | |||
可选配2X物镜，总放大倍率：40-360X | |||
光源系统 | 256级多角度LED程控五环八分区落射表面光+平行轮廓LED冷光源 | ||
供应电源 | 220+±10% ，50±Hz | ||
工作环境 | 温度20℃，温度变化＜2℃，湿度45-75% | ||
