JVR2000龙门式影像测量仪
JVR2000龙门式影像测量仪

产品名称:龙门式影像测量仪
产品型号:JVR2000
生产厂商:新天
厂家地址:贵阳贵州



JVR2000龙门式影像测量仪

 详情说明

影像测量仪系列

影像测量仪是建立在CCD数位影像的基础上,依托计算机屏幕测量技术和空间几何运算软件,实现高效测量的检测设备。适用于手机配件、家电制品、机械配件、精密夹具、塑胶、五金、电脑周边行业、精密冲压件等的测量。

影像测量仪根据结构设计、配置和软件功能的不同,分为5个产品系列,分别是:

手动型JVB系列:结构设计比较简单,软件具备测量几何元素及组合元素,形位公差评定,坐标系设定,测量数据输出等基本功能

半自动型JVB-E系列:增加了Z轴电动聚焦、SPC统计功能。

探针型JVB-T系列:采用RENISHAW测头,配合三维测量软件,可以实现工件的三维元素测量。

全自动型JVB-C系列:采用了CNC控制系统,实现了全数字化控制,可以完全通过摇杆和鼠标来完成所有的测量工作,使得测量工作显得更加的轻松自如。

龙门型JVR系列:具有高速与精准的特性,可在单一机台上执行多种功能,大大减少重复购置机台的花费与使用空间的浪费;可增加探针,配合专业三维测量软件,可进行简单的三维测量工作。

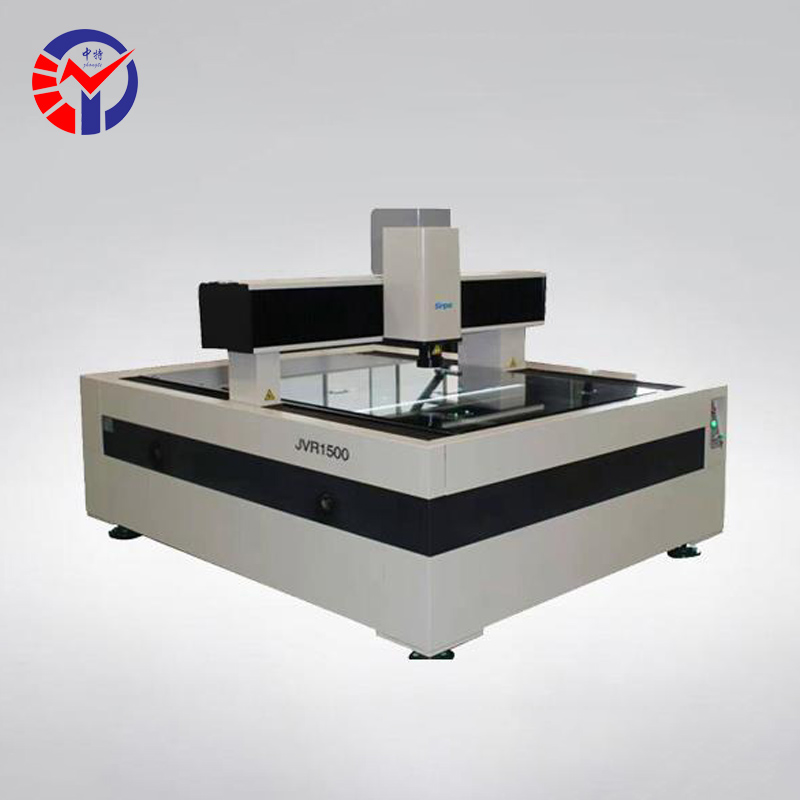

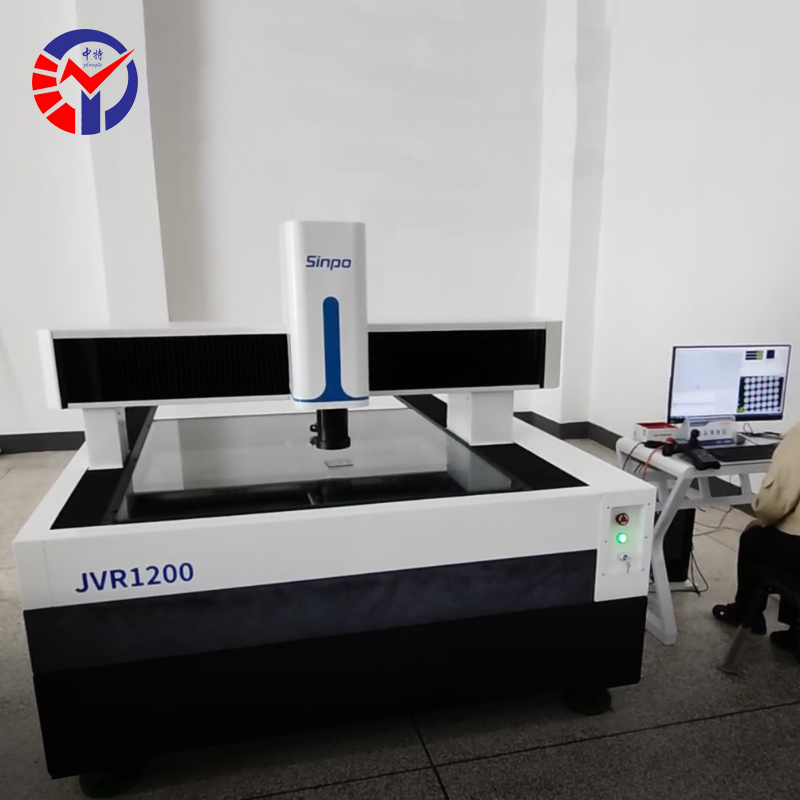

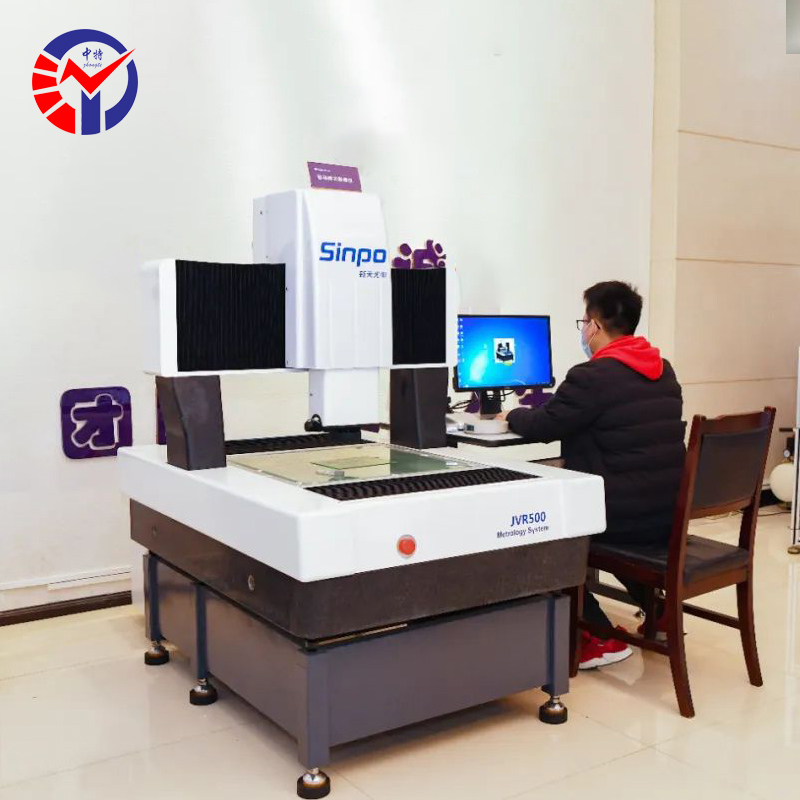

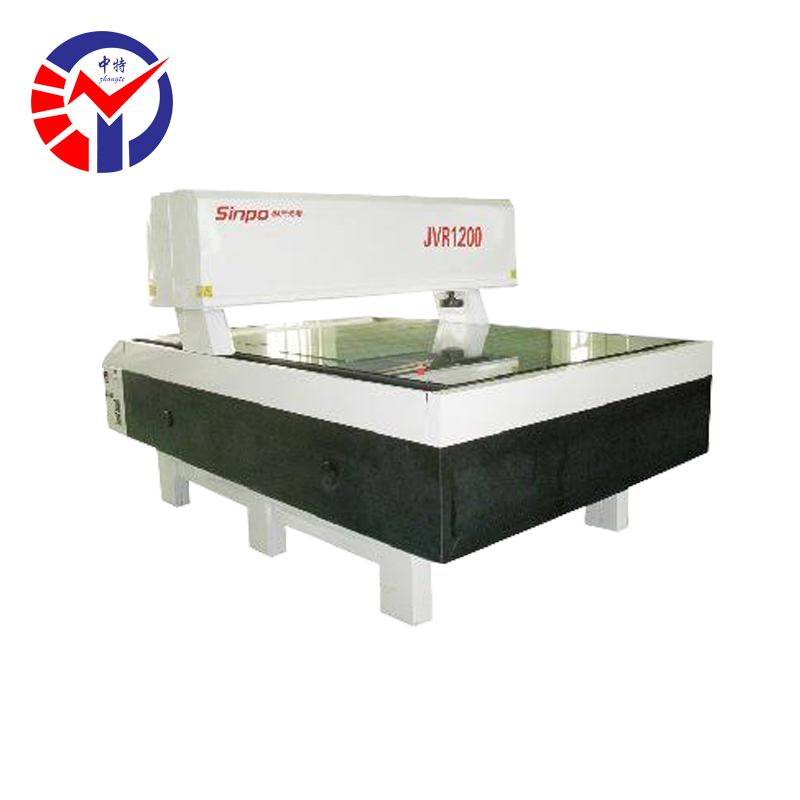

JVR大行程龙门移动式影像测量仪系列

产品特点:

1.采用00等级大理石桥式结构,从而保证测量的精确性和稳定性。

2.高亮度LED光照系统,光源照射工件时可以产生高对比度的轮廓影像。

3.影像、探针、激光共轴测量,可编程自动测量。

4.采用进口伺服电机全闭环运动控制。

5.选配英国Renishaw接触式测头组。

6.高精度线性滑轨与预压滚珠螺杆驱动,保证设备的运行精度。

7.采用进口彩色相机。

8.选配彩色共焦光学系统。



技术规格参数

型号

JVR500

JVR700

JVR1000

JVR1200

JVR1500

测量行程(mm)

500×400×200

700×600×200

1000×800×200

1200×1000×200

1500×1200×200

仪器尺寸(mm)

1050×1150×1556

1050×1450×1580

1750×1950×1650

1750×1950×1650

1950×2250×1700

仪器重量(kg)

1500

2000

3000

3500

4000

X,Y精度(μm)

(3+L/200)μm

(3+L/200)μm

(4+L/200)μm

(4+L/200)μm

(4.5+L/200)μm

Z轴精度(μm)

5+L/200

机台承重(kg)

40kg

测量分辨率

Renishaw 0.5um(可选配0.1um)

测量速度

400mm/s

重复性(um)

3um

镜头

自主研发自动变焦镜头

放大倍率

step z0om光学0.7-4.5X,影像28-180X

传动方式

HIWIN丝杆传动

测量软件

SINPO-CNC

CCD

高清晰彩色专用CCD(可选配数字CCD)

光源

PLC全角度智能程控照明系统:五环八区表面光(带激光指示器)+底部平行光


技术规格参数

型号

JVR1600

JVR1800

JVR2000

JVR2500

JVR3000

测量行程(mm)

1200×1600×200

1500×1800×200

1500×2000×200

 1800×2500×200

2200×3000×200

仪器尺寸(mm)

1950×2250×1700

2350×2750×1750

2350×2750×1750

2600×3200×1750

3500X4200×1750

仪器重量(kg)

4500

5000

5500

6000

7000

X,Y精度(um)

(4.5+L/200)μm

(5.0+L/200)u m

(5.0+L/200)μm

(5.5+L/200)μm

(6.0+L/200)μm

Z轴精度(um)

5+L/200)μm

机台承重(kg)

40kg

测量分辨率

Renishaw 0.5um(可选配0.1um)

测量速度

400mm/s

重复性(um)

3um

镜头

自主研发自动变焦镜头

放大倍率

step zoom光学0.7-4.5X,影像28-180X

传动方式

HIWIN丝杆传动

测量软件

SINPO-CNC

CCD

高清晰彩色专用CCD(可选配数字CCD)

光源

PLC全角度智能程控照明系统:五环八区表面光(带激光指示器)+底部平行光

新天JVR2000龙门式影像测量仪​​
