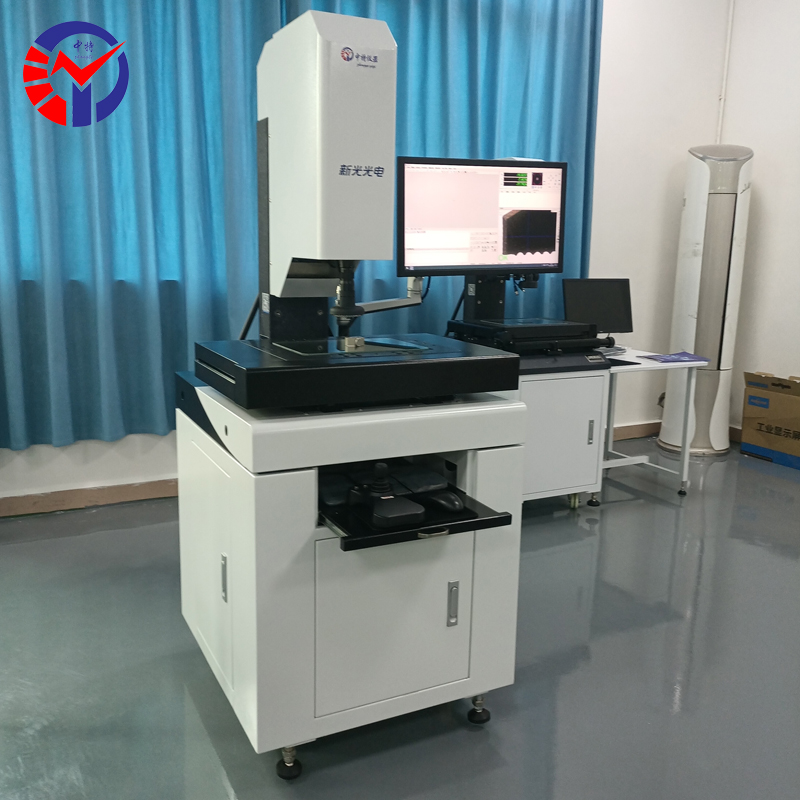

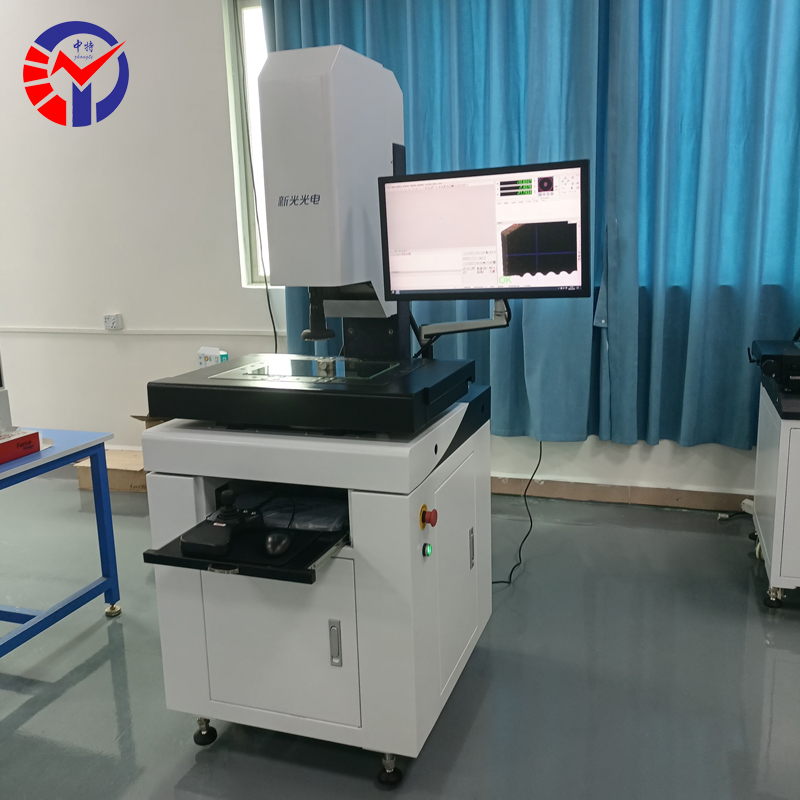

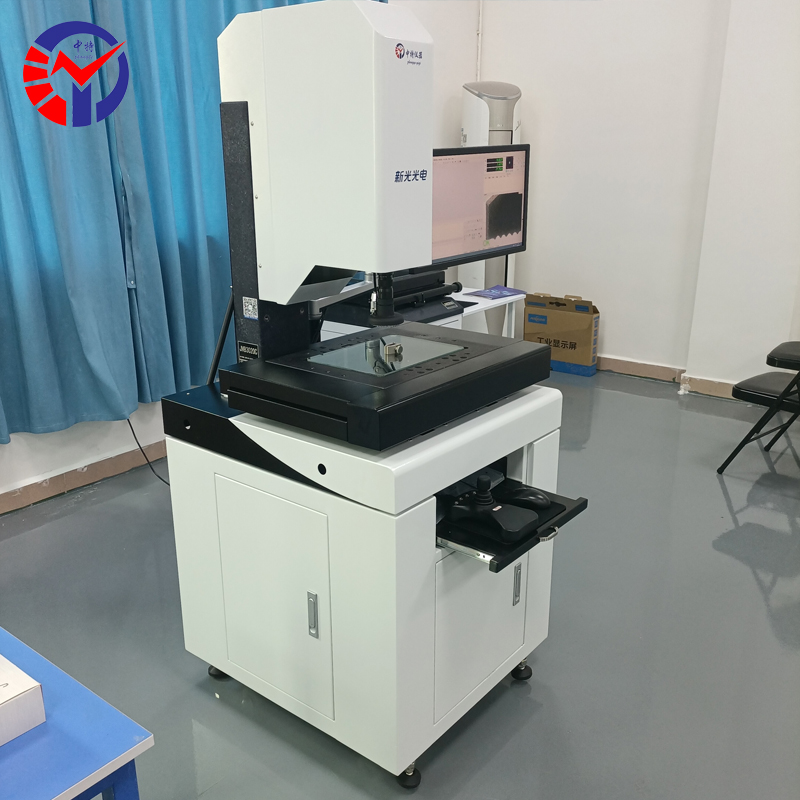

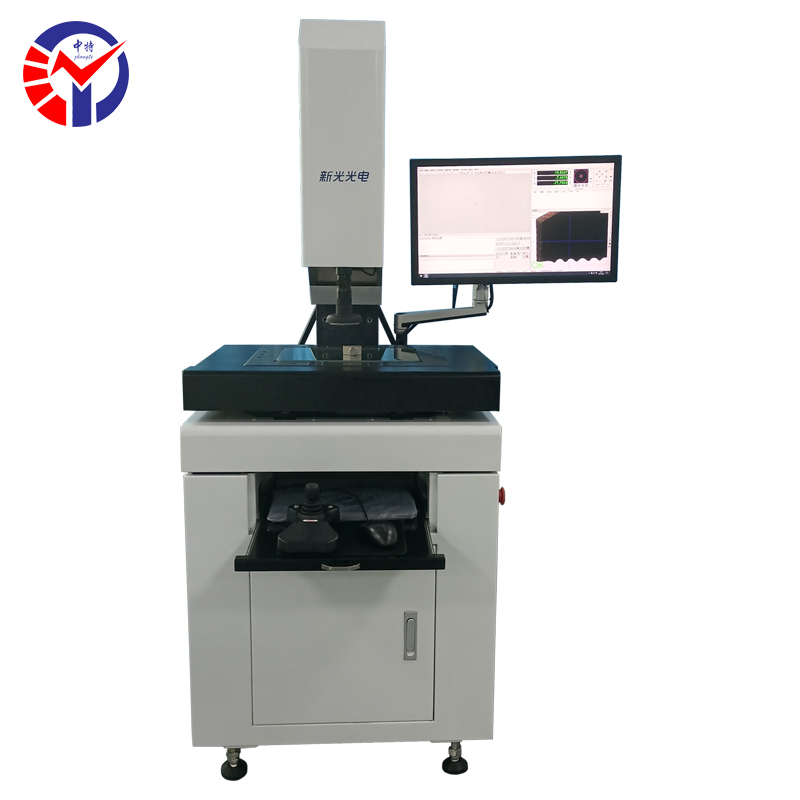

JVB300C全自动影像测量仪——高精度二维尺寸检测设备，应用行业：精密电子/半导体、汽车制造、模具行业、医疗器械、航空航天、五金塑胶
产品名称：全自动影像测量仪
产品型号：JVB-300C/JVB-300F/JVB-300U
产品品牌：新天光电
JVB300C全自动影像测量仪特点
1.工作台及底座采用高精度花岗岩底座，强度高，稳定性好。
2.采用自主研发的连续变倍物镜可以快速改变图像的放大倍率，适用于不同工件的测量。
3.导轨直接架在双零级花岗岩台面上，保证导轨运行精度。
集成化电路设计，软件操作简单，功能强大，稳定可靠。
4. 可选配接触测头及激光测量，能自动实现空间坐标点位的测量，方便测出各种零件的三维轮廓尺寸、形状及位置精度。
技术规格参数 | |||
类型 | 全自动型影像测量仪 | ||
产品型号 | JVB300C | JVB400C | JVB500C |
JVB300CF | JVB400CF | JVB500CF | |
JVB300CU | JVB400CU | JVB500CU | |
测量行程(mm) | 300×200×200 | 400×300×200 | 500×400×200 |
仪器外形尺寸(mm) | 860×802×1738 | 960×902×1768 | 960×1120×1768 |
仪器质量(kg) | 350kg | 500kg | 550kg |
机台承重(kg) | 30kg | ||
分辨力 | 0.5um(可选0.1u m） | ||
测量精度（X、Y) | JVB-C:(3+L/200)um、JVB-CF:(2.5+L/200)um、JVB-CU:(2+L/200)um | ||
测量精度(Z) | (5.0+L/200)um | ||
测量速度（mm/s） | X轴：150 Y轴：150 Z轴：80 | ||
重复性 | 2um | ||
马达控制 | 智能一体化控制(鼠标、摇杆） | ||
镜头 | 自主研发自动变焦镜头（可选美国NAVITAR镜头） | ||
传动方式 | 丝杆传动 | ||
放大倍率 | step z0om 光学0.7-4.5X,影像28-180X | ||
软件 | SINPO-CNC | ||
CCD | 高清晰彩色专用CCD（可选配数字CCD） | ||
电源供电 | 110-220V | ||
适合环境 | 温度：20℃±5℃，湿度：45%-75% | ||
光源 | PLC全角度智能程控照明系统：五环八区表面光（带激光指示器）+底部平行光 | ||
备注 | 仪器可配基恩士激光测量，型号变更为JVB-CJ | ||
仪器可配RENISHAW探针，型号变更为JVB-CT | |||
产品核心用途
1、高精度尺寸测量
自动精确测量工件的长度、宽度、高度、直径、半径、角度等基本几何尺寸。
2、复杂形位公差评价
自动计算并评价关键形位公差，包括：
位置公差：位置度、同心度、对称度。
形状公差：直线度、平面度、圆度、圆柱度。
方向公差：平行度、垂直度、倾斜度。
轮廓公差：线轮廓度、面轮廓度（需配备3D探头）。
典型测量对象（应用行业与零件）
新天全自动影像测量仪应用范围极广，几乎覆盖所有精密制造领域。
应用行业 | 典型测量对象 | 具体检测项目 |
精密电子/半导体 | 手机连接器、IC芯片引线框架、PCB板、FPC柔性电路板 | 引脚共面度、PIN间距、焊盘尺寸、线宽、孔位 |
汽车制造 | 发动机零部件、变速箱齿轮、活塞、涡轮叶片、刹车盘、汽车灯罩 | 齿形参数、平面度、同心度、轮廓度、间隙面差 |
模具行业 | 精密电极（铜公）、模仁、镶件、滑块、冲压模具 | 电极损耗尺寸、复杂轮廓、R角、深度尺寸 |
医疗器械 | 手术器械、植入物、精密齿科零件、注射器喷嘴 | 微型尺寸、角度、轮廓精度、表面缺陷 |
航空航天 | 涡轮叶片、发动机叶片、蜂窝结构件、复合材料 | 叶型轮廓、弦长、扭角、复杂曲面三维尺寸 |
五金塑胶 | 精密齿轮、弹簧、螺丝、陶瓷件、塑料外壳 | 螺距、齿廓、自由尺寸、变形量 |
