JVB-300EU半自动影像测量仪
JVB-300EU半自动影像测量仪

产品名称:半自动影像测量仪
产品型号:JVB-300EU
生产厂商:新天
厂家地址:贵阳贵州



JVB-300EU半自动影像测量仪

 详情说明


​影像测量仪系列

影像测量仪是建立在CCD数位影像的基础上,依托计算机屏幕测量技术和空间几何运算软件,实现高效测量的检测设备。适用于手机配件、家电制品、机械配件、精密夹具、塑胶、五金、电脑周边行业、精密冲压件等的测量。

影像测量仪根据结构设计、配置和软件功能的不同,分为5个产品系列,分别是:

手动型JVB系列:结构设计比较简单,软件具备测量几何元素及组合元素,形位公差评定,坐标系设定,测量数据输出等基本功能

半自动型JVB-E系列:增加了Z轴电动聚焦、SPC统计功能。

探针型JVB-T系列:采用RENISHAW测头,配合三维测量软件,可以实现工件的三维元素测量。

全自动型JVB-C系列:采用了CNC控制系统,实现了全数字化控制,可以完全通过摇杆和鼠标来完成所有的测量工作,使得测量工作显得更加的轻松自如。

龙门型JVR系列:具有高速与精准的特性,可在单一机台上执行多种功能,大大减少重复购置机台的花费与使用空间的浪费;可增加探针,配合专业三维测量软件,可进行简单的三维测量工作。


新天JVB-E半自动影像测量仪

产品特点:

1.工作台及底座采用高精度花岗岩底座,强度高,稳定性好。

2.Z轴加装电机,采用程控控制,实现自动对焦、影像测高,方便用户快速测量。

3.软件提供多种自动影像测量工具,避免了视觉误差,具备SPC统计分析和编程学习功能等,数据图4形可输出至AutoCAD进行下一步的数据处理。

4.采用定格卡位镜头,结合软件在固定倍率下无需校正。

5.可选配接触测头及激光测量,能自动实现空间坐标点位的测量,方便测出各种零件的三维轮廓尺寸、形状及位置精度。



技术规格参数

类型

半自动动型影像测量仪

产品型号

JVB-250E

JVB-300E

JVB-400E

JVB-250EF

JVB-300EF

JVB-400EF

JVB-250EU

JVB-300EU

JVB-400EU

测量行程(mm)

250×150×200

300×200×200

400×300×200

仪器外形尺寸(mm)

1200×700×1540

1200×700×1540

1500×985×1630

仪器质量(kg)

330kg

350kg

500kg

机台承重(kg)

30kg

分辨力

0.5um(可选0.1um)

测量精度(X、Y)

JVB-E:(3+L/200)um

JVB-EF:(2.5+L/200)um

JVB-EU:(2+L/200)um

测量精度(Z)

(5.0+L/200)um

重复性

2um

操作方式

X、Y手动,Z电动

放大倍率

step z0om 光学0.7-4.5X,影像28-180X

软件

SINPO-E软件

CCD

41万像素彩色CCD

电源供电

110-220V

适合环境

温度:20℃±5℃,湿度:45%-75%

光源

程控3环LED冷光源带激光指示器(可选配5环8区)

备注

仪器可配基恩士激光测量,型号变更为JVB-EJ

仪器可配RENISHAW探针,型号变更为JVB-ET

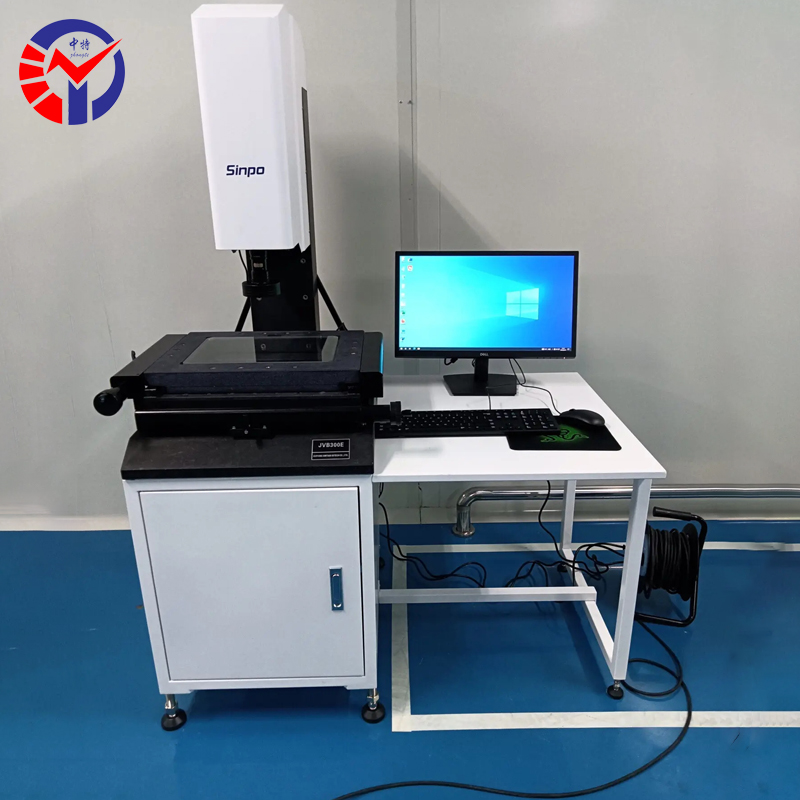

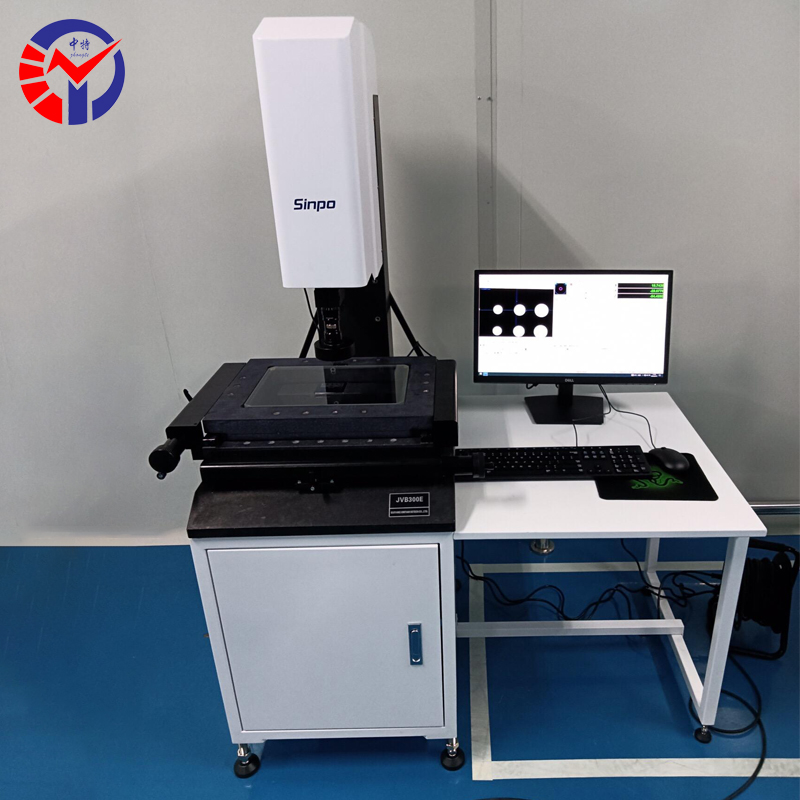

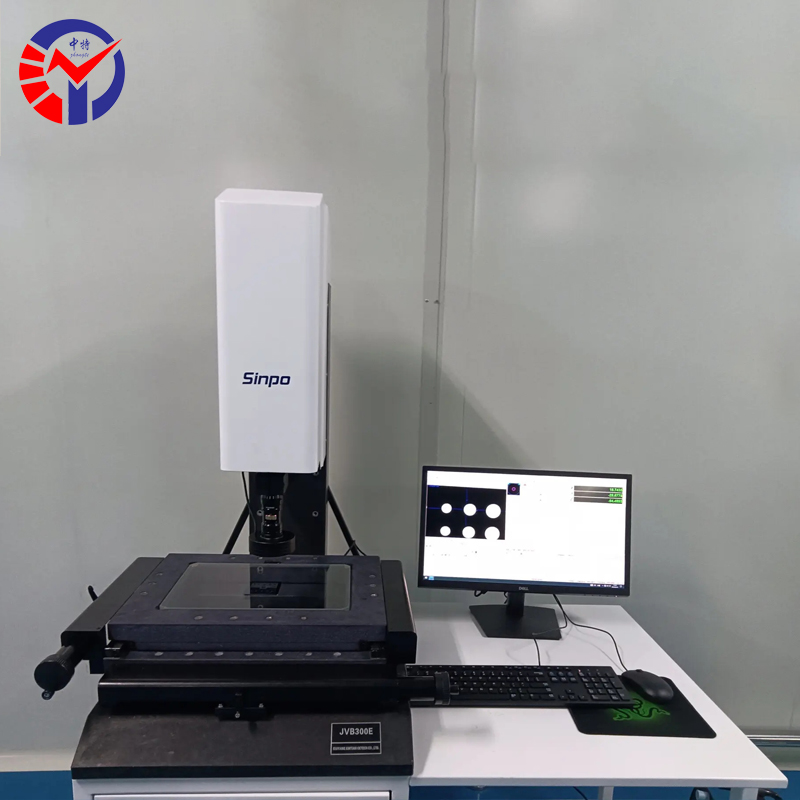

新天JVB-300EU半自动影像测量仪​​
