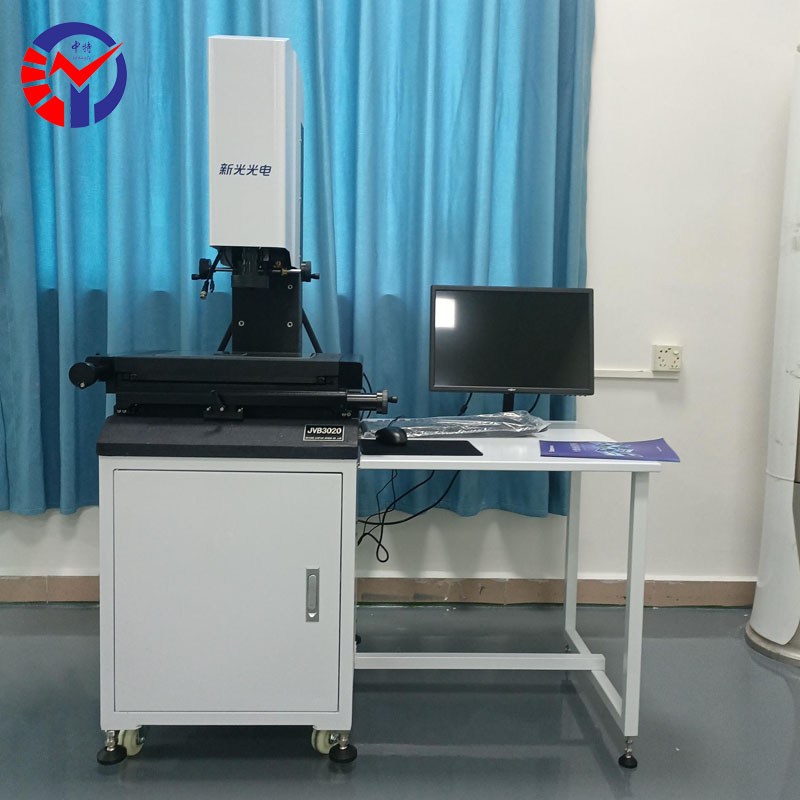

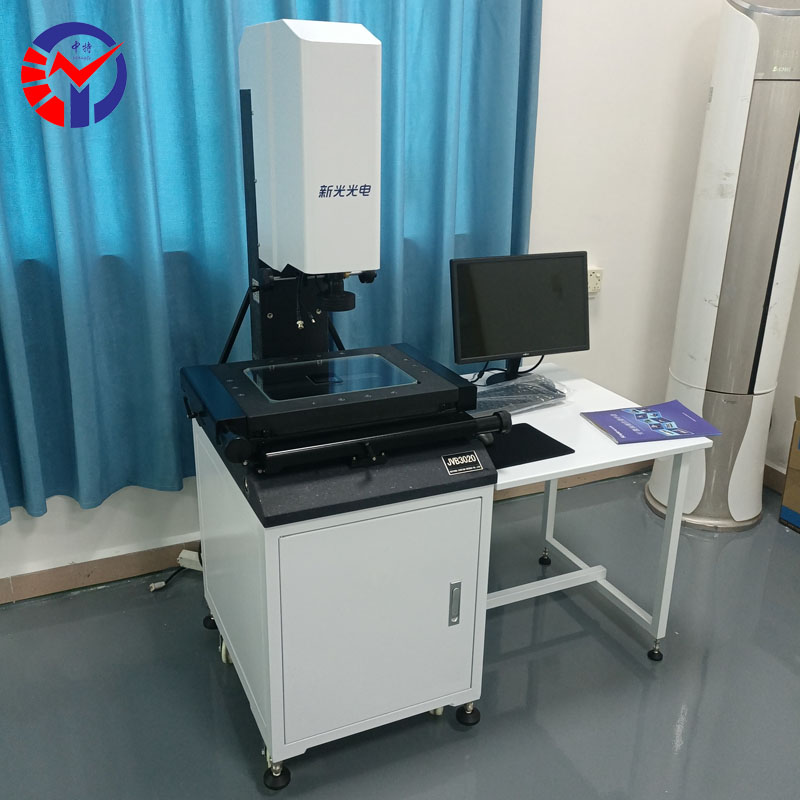

JVB300U手动影像测量仪是一款经济实用、操作灵活的入门级测量设备，适用于小批量、多品种、精度要求较高的二维尺寸检测场景。尽管在效率和自动化程度上不如全自动机型，但其低成本和非接触测量的优势，使其在电子、五金、塑料等行业中仍有广泛的应用价值。
产品核心用途
1. 基础几何尺寸测量
- 手动测量工件的长度、宽度、直径、半径、角度、间距等基本尺寸，满足常规检测需求。
2. 简单形位公差计算
- 通过软件辅助计算圆度、直线度、平行度、同心度等基础形位公差。
3. 轮廓比对与绘图
- 通过手动描点方式绘制工件轮廓，并与标准CAD图纸进行比对，快速发现加工偏差。
4. 非接触式测量
- 光学测量避免接触，适用于薄软、易变形、微小工件（如橡胶件、塑料件、薄金属片）。
5. 快速抽检与首件检验
- 适用于生产线上的快速抽检、模具调试后的首件测量，以及小批量产品的全检。
典型测量对象
手动影像测量仪主要面向对自动化要求不高，但需要高精度、非接触测量的场景，典型测量对象包括：
行业/领域 | 典型测量对象 | 具体检测内容 |
电子元器件 | 连接器、PCB板、小型芯片 | 引脚间距、焊盘尺寸、孔位 |
五金制品 | 螺丝、弹簧、垫片、小金属件 | 外径、螺距、弹匣角度、厚度 |
塑料制品 | 塑料齿轮、手机壳、小型结构件 | 轮廓尺寸、孔位、变形量 |
模具行业 | 小型电极、简易模仁 | 简单轮廓尺寸、R角、深度 |
科研教育 | 实验室样品、教学演示工件 | 微观尺寸观察、基础测量教学 |
新天JVB300U手动影像测量仪特点：
1.工作台及底座采用高精度花岗岩底座，强度高，稳定性好。
2.采用精密传动消除丝杆间隙，保证传动手轮旋转舒适且无间隙。
3.镜头：0.7X-4.5X定倍卡位镜头。
4.Z轴选配安装光栅尺后可做高度测量。
5.可选配接触测头及激光测量，能实现空间坐标点位的测量，方便6.测出各种零件的三维轮廓尺寸、形状及位置精度。
技术规格参数 | ||||
类型 | 手动影像测量仪 | |||

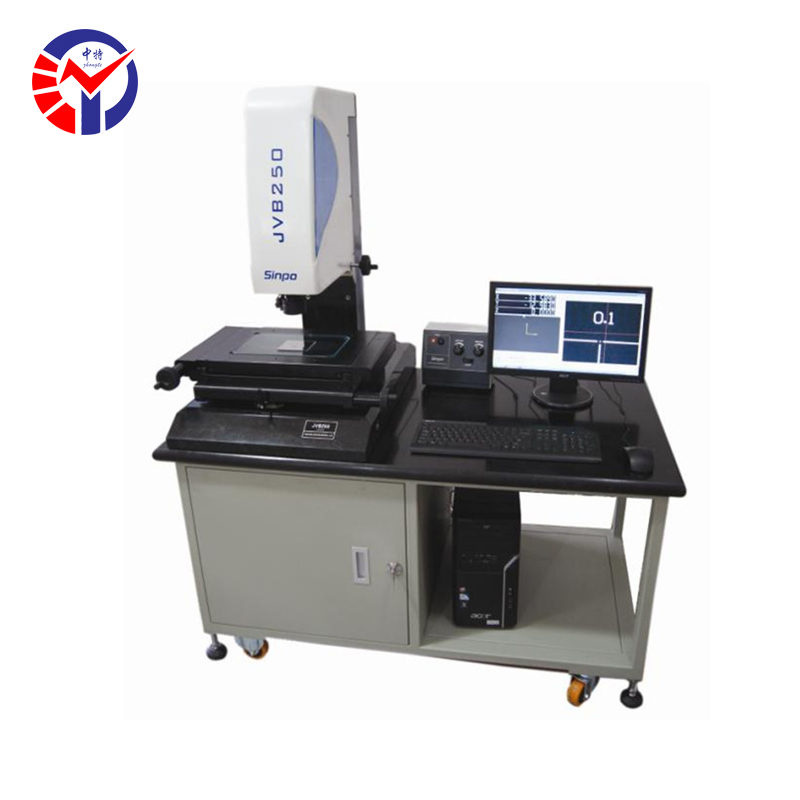

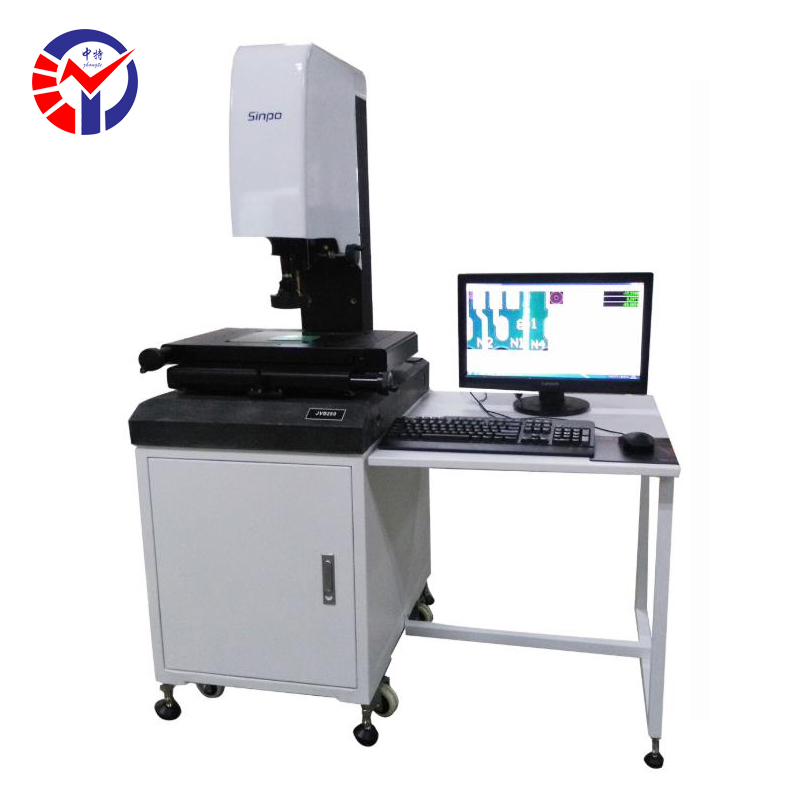

产品型号 | JVB150 | JVB250 | JVB300 | JVB400 |
JVB150F | JVB250F | JVB300F | JVB400F | |
JVB150U | JVB250U | JVB300U | JVB400U | |
测量行程(mm) | 150×100×100 | 250×150×200 | 300×200×200 | 400×300×200 |
仪器外形尺寸(mm) | 480×460×620 | 600×700×870 | 600×700×870 | 910×985×960 |
仪器质量(kg) | 75kg | 230kg | 250kg | 400kg |
机台承重(kg) | 10kg | 30kg | ||
测量精度（X、Y) | JVB:(3+L/200)μm、JVB/F:(2.5+L/200)μm、JVB/U:(2+L/200)μm | |||
分辨力 | 0.5um（可选0.1 u m） | |||
重复性 | 2 um | |||
操作方式 | 手动 | |||
放大倍率 | step .zoom光学0.7-4.5X,影像28-180X | |||
软件 | FOIC手动软件（可选SINPO-M软件） | |||
CCD | 41万像素彩色CCD | |||
电源供电 | 110-220V | |||
适合环境 | 温度：20℃±5℃，湿度：45%-75% | |||
光源 | 程控3环LED冷光源带激光指示器（可选配5环8区） | |||
备注 | 仪器可配基恩士激光测量，型号变更为JVB-J | |||
仪器可配RENISHAW探针，型号变更为JVB-T | ||||
