工作台 承重
型号 测量范围(mm) 产品尺寸(mm） 重量(kg) JX20 100×50 2kg 600*350*530 46 JX14B 150×75 20kg 720*460*600 100 JX11B 200×100 40kg 1300*1250*800 450 JX13B 260×270 40kg 1300*1250*800 450 JX13C 260×270 40kg 1300*1250*800 450 JX13V 200×100 40kg 1300*1250*800 450

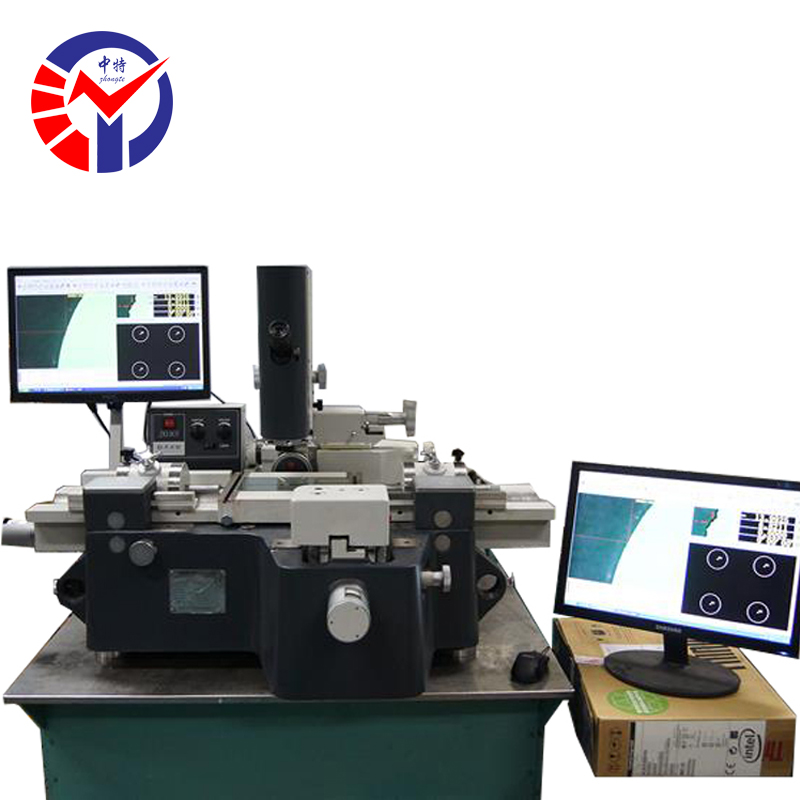

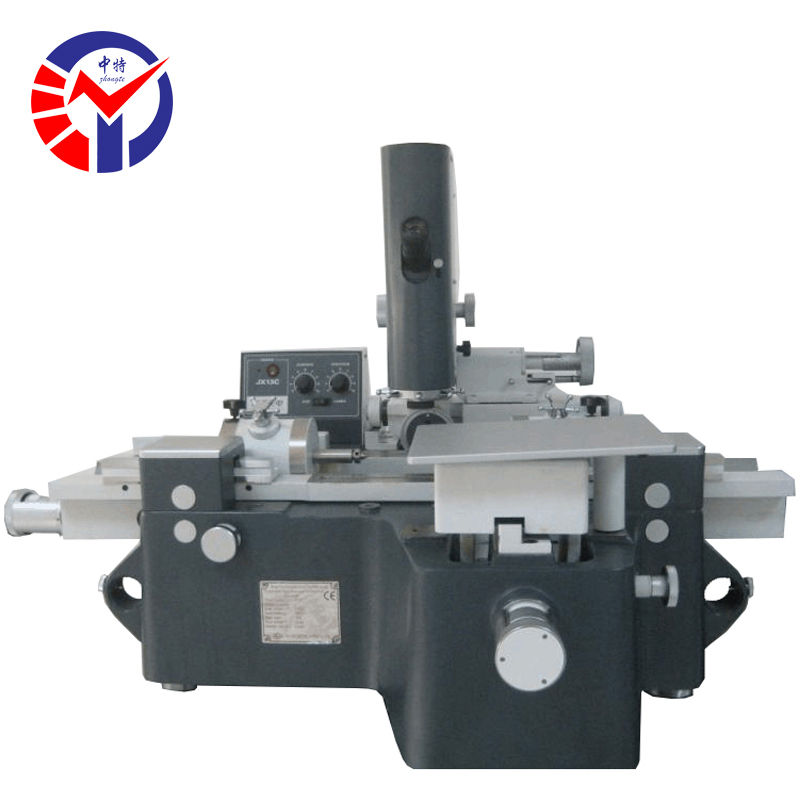

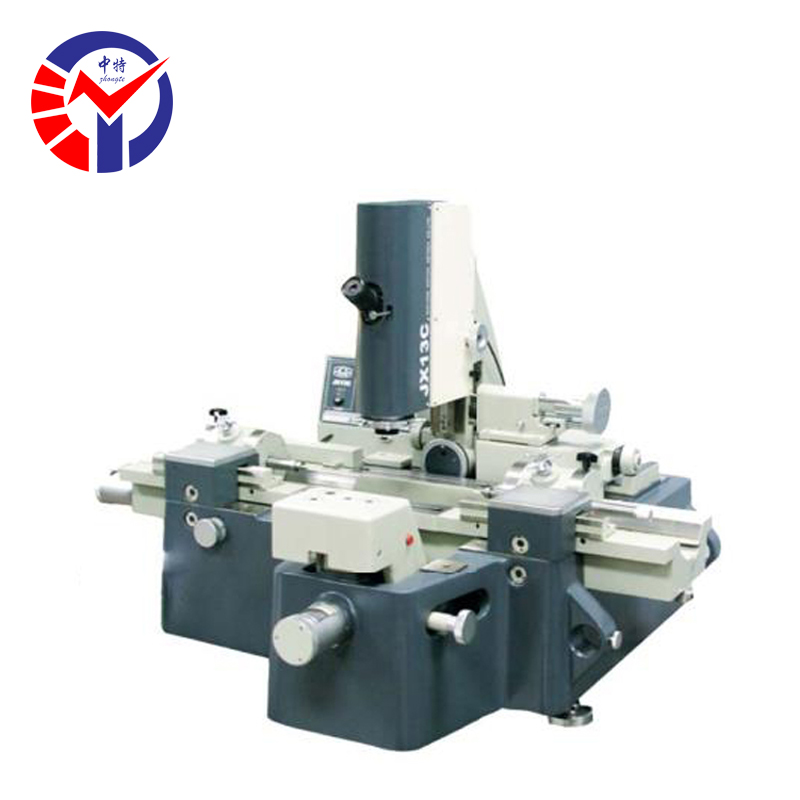

新天JX13C图像处理万能工具显微镜特点：
1.采用进口精密光栅系统作为测量元件，具有发热量低、抗腐蚀、耐污染、耐震性好等众多优点。
2.带有功能强大的图像处理软件，可以完成复杂的测量工作，软件数据能与CAD通讯。
3.采用半导体激光器作为指向器，用于快速确定测量部位，提高定位图像的效率。
4.软件采用数码图像技术，自动识别轮廓边界，减少人为误差，提高操作效率。
5.保留目镜光学系统作为辅助观察口，并能快速切换。
6.带有数显分度台和测高装置，角度和高度全部数显化，直观、方便。
7.照明装置全采用LED发光管照明，发热量低、使用寿命长。
8.主显微镜可左右偏摆，适用于螺旋状零件测量。
9.主机导轨顶尖筒槽采用圆型结构，测量精度高，稳定性好。
10.测量用内外顶尖和顶针杆采用分离组合，方便测量更换。
技术规格参数 | |||
测量范围 | 200mm×100mm | ||
分辨力 | 0.0002mm | ||
准确度 | (1+L/100)μm(其中L为被测长度，单位为mm) | ||
工作台 | 工作台尺寸 | 260*270mm | |
工件高度 | 140mm | ||
工作台承重 | 40kg | ||
主显微镜立柱 | 倾斜范围 | ±12° | |
倾斜角度分度值 | 30` | ||
物镜 | 物镜放大率 | 工作距离（mm） | 图像放大倍率 |
1× | 82mm | 40× | |
3× | 70mm | 120× | |
5× | 49mm | 200× | |
屏幕图像范围（mm） | 1/2"≈5.2×4.1 | 1/3"=4.1×3.1 | |
1/2"≈1.7×1.4 | 1/3"=1.4×1.0 | ||
1/2"≈1.0×0.8 | 1/3"=0.8×0.6 | ||
CCD摄像头 | 1/3英寸彩色（或黑白）CCD | ||
像素数 | 795×596 | ||
光学定位器 | 最小探测孔径 | Φ5mm | |
最大探测深度 | 15mm | ||
测量力 | 0.1N | ||
测头直径的检定极限误差 | 0.0005mm | ||
环境要求 | 室温20℃±1℃ | 相对湿度40%-60%RH | |
仪器外形尺寸（mm) | 长1300×宽1250×高800 | ||
仪器质量 | 450kg | ||
