投影屏 尺寸
型号
测量范围（mm）
外形尺寸（mm）
质量（kg）
JT14A
Φ300
200*150
410*650*1070
90
JT14B
250*150
产品特点：

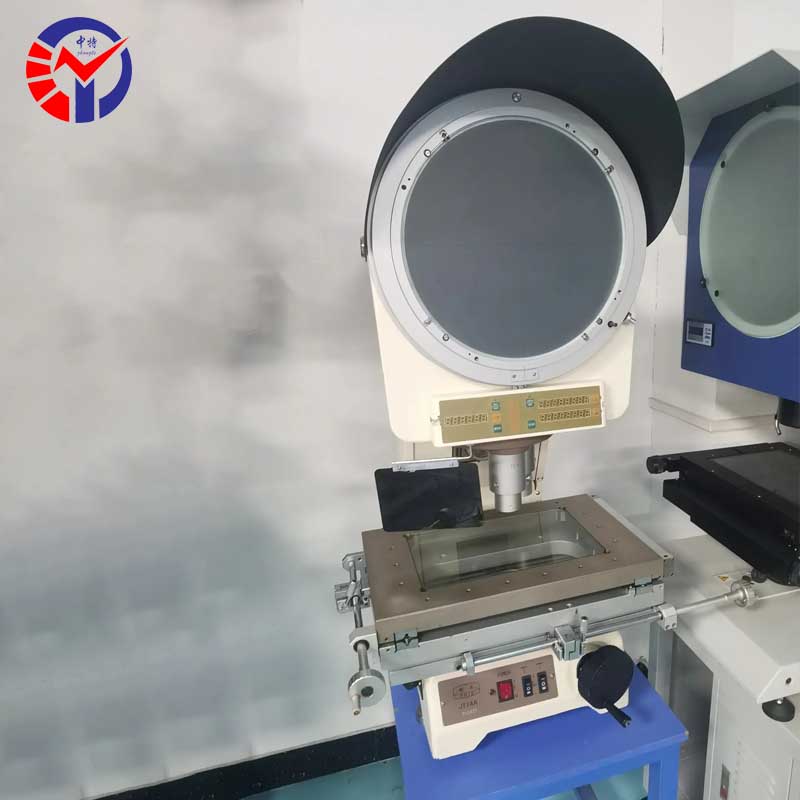

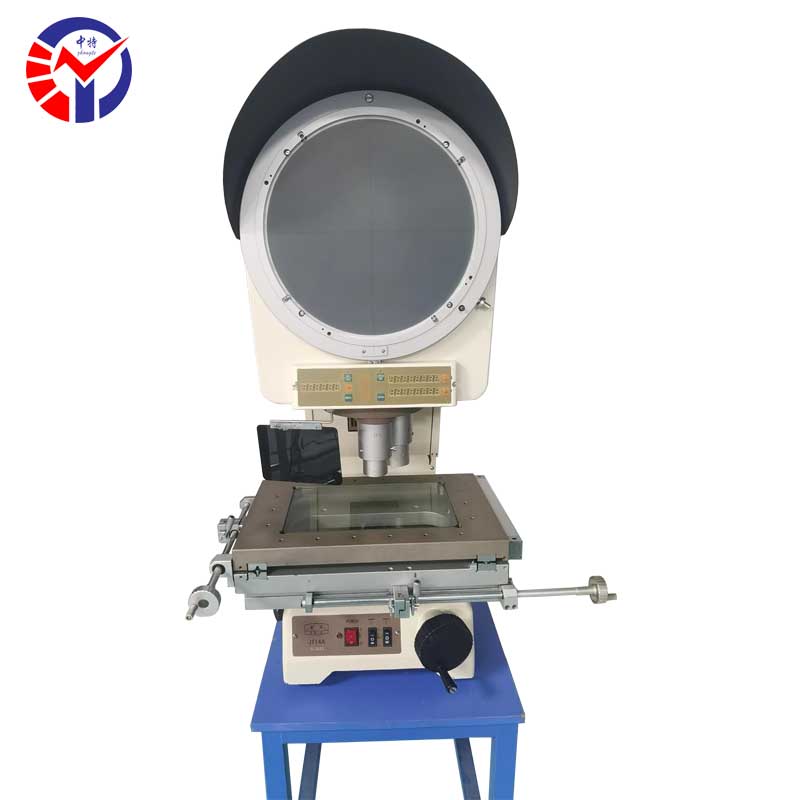

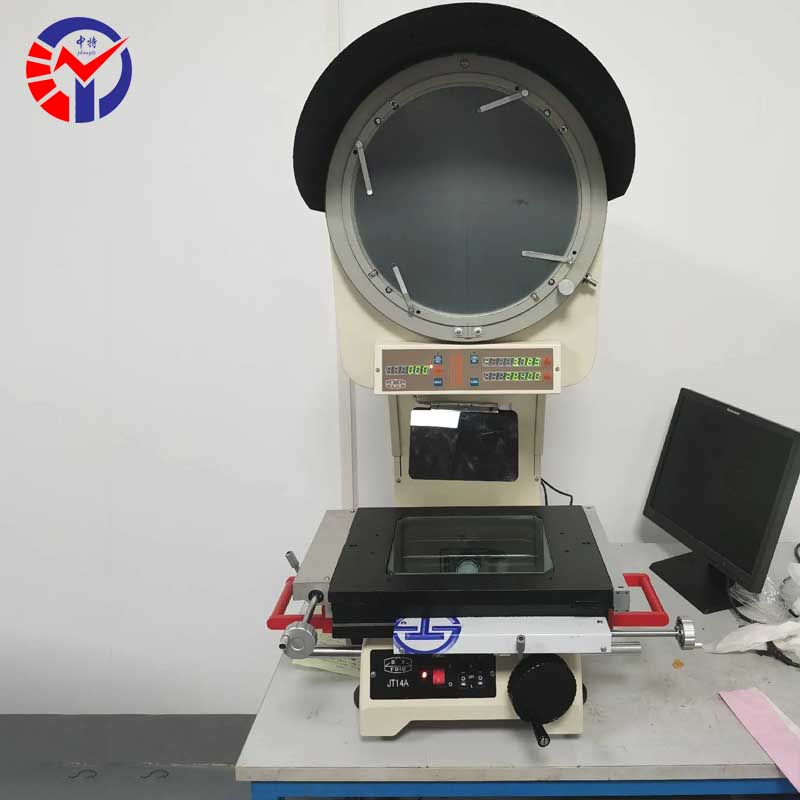

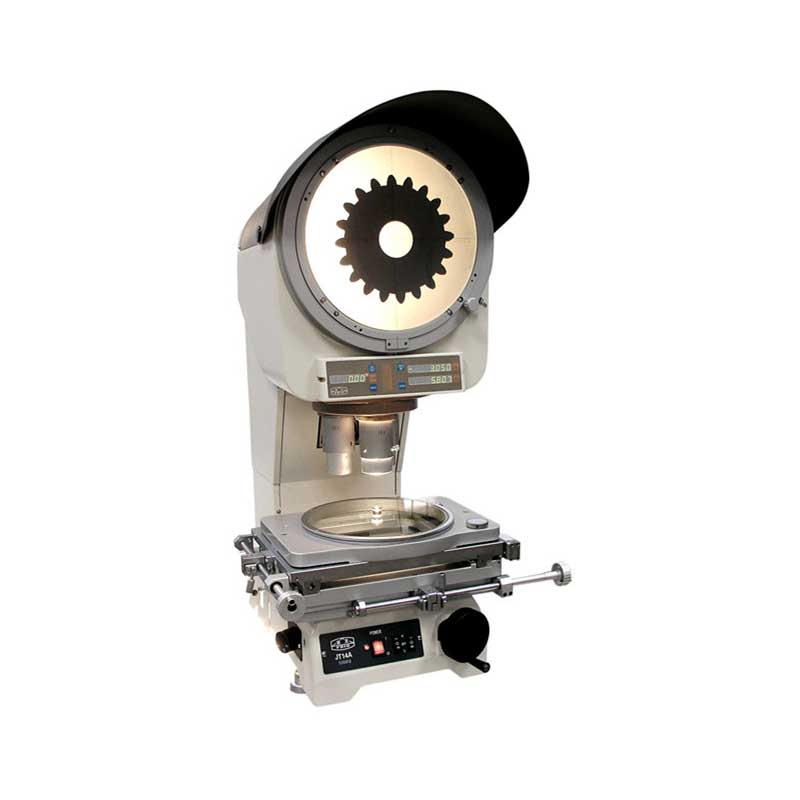

1.新天JT14A数字式投影仪（正像）仪器外形美观，结构紧凑，操作方便。
2.光源采用高亮度、长寿命卤钨灯，成像清晰，照明均匀。
3.透射照明亮度分高低两档可调，适应于不同测量要求。
4.根据被测工件的尺寸，提供三种不同行程的工作台可选。
5.采用投影箱升降结构，Z向调焦行程大。
6.聚光镜手动可调，对应不同的放大倍率可作相应的调节。
7.塔式转盘同时带三个物镜，变换倍率方便，定位精确。
8.带RS232接口，可配功能强大的二坐标测量软件。
技术规格参数 | ||||||
投影屏 | 投影屏尺寸 | Φ300mm | ||||
投影屏旋转范围 | 0°~360° | |||||
旋转角度显示当量 | 1’ | |||||
旋转角度准确度 | 6’ | |||||
工作台 (二种可选) | 类型 | 中型 | 大型 | |||
台面尺寸（mm） | 400×280 | 450 ×286 | ||||
测量范围（mm） | 200×150 | 250×150 | ||||
调焦范围（mm） | 0~100 | |||||
分辨力（mm） | 0.001 | |||||
仪器准确度 | 3+L/75um(其中L为被测长度，单位：mm | |||||
工作台承重（kg） | 12 | 20 | ||||
物镜 | 物镜放大率 | 10X | 20X | 50X | 100X | |
物镜物方视场 | Φ30mm | Φ15mm | Φ6mm | Φ3mm | ||
物镜工作距离 | 74mm | 69mm | 63mm | 41mm | ||
放大倍率误差 | 0.08% | |||||
额定电压 | AC | 220V | 50Hz | |||
照明光源 | 透射照明24V150W卤钨灯 | |||||
反射照明24V150W卤钨灯 | ||||||
环境要求 | 室温20℃±5℃，相对湿度40%-70%RH | |||||
外形尺寸 | 410*650*1070（mm） | |||||
仪器质量 | 90kg | |||||
