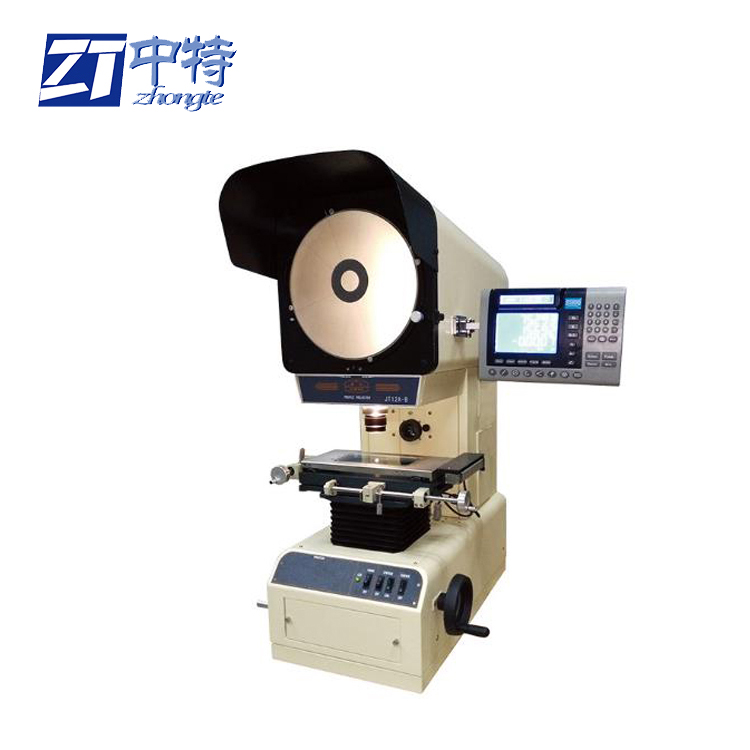

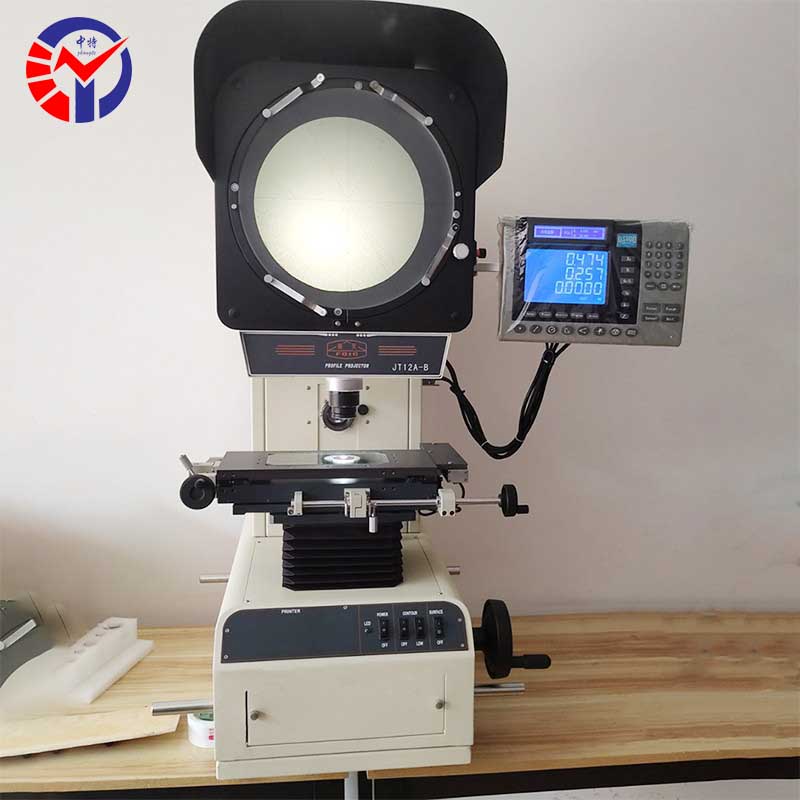

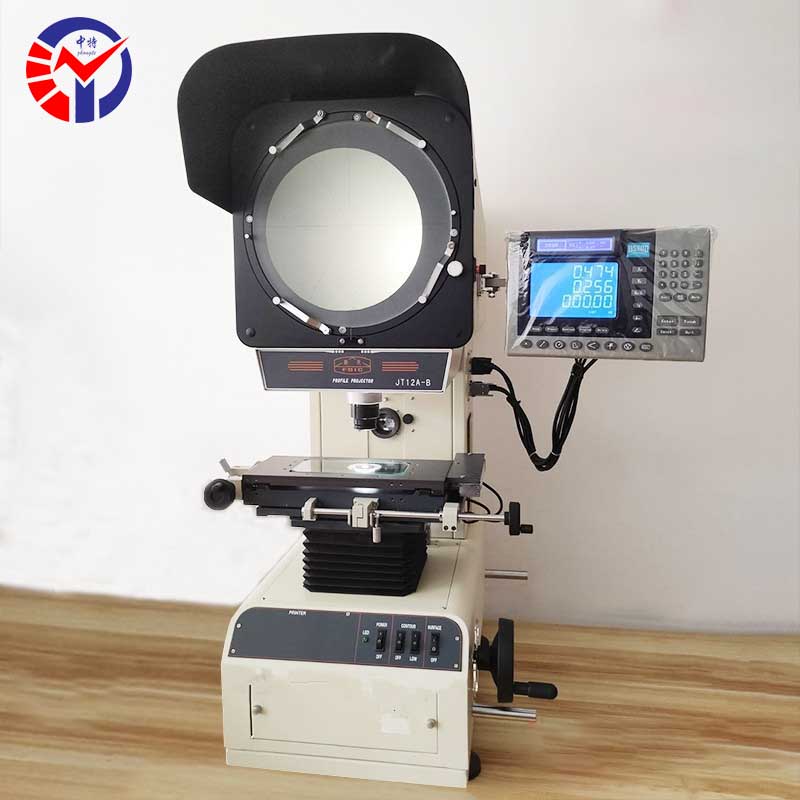

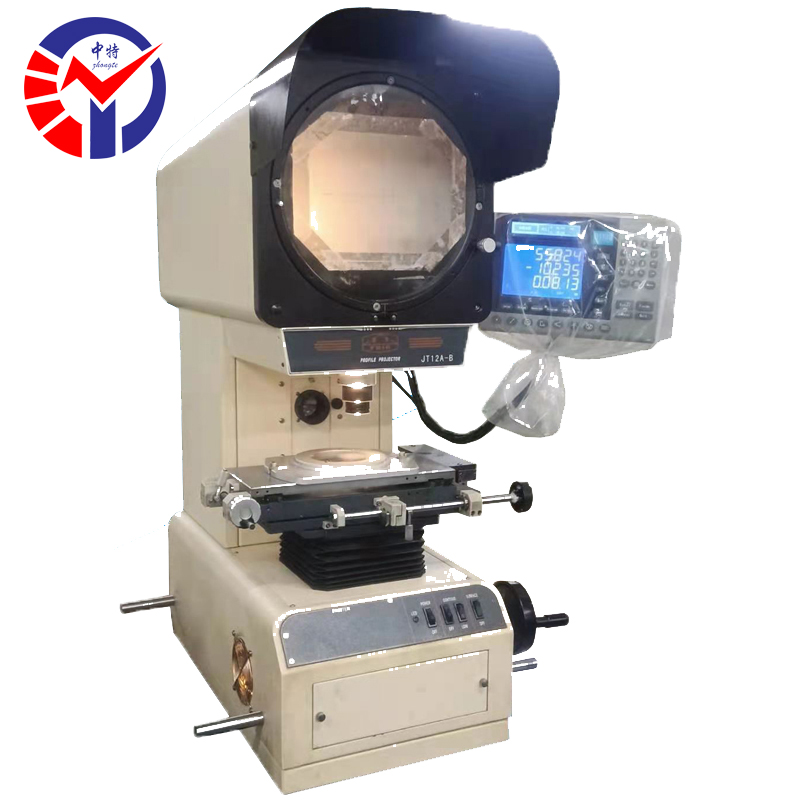

φ300数字式投影仪(正像)JT12A-B
φ300数字式投影仪(正像)JT12A-B

产品名称:数字式投影仪
产品型号:JT12A-B
生产厂商:新天
厂家地址:贵阳贵州



φ300数字式投影仪(正像)JT12A-B

 详情说明

​​投影仪系列

新天JT12A-B数字式投影仪(正像)是一种利用光学原理,将放置在工作台上的被测件,通过具有准确放大率的物镜放大成像于投影屏上,检测人员根据投影屏上被放大后的工件图像进行各种测量工作的计量仪器。投影仪是集光、机、电、算一体化的精密仪器,应用领域非常广泛。

新天公司投影仪产品规格齐全、性能优良。根据投影屏直径尺寸不同,分别有:中300mm、Φ350mm、Φ400mm、Φ500mm、Φ600mm、Φ800mm、Φ1200mm、Φ1500mm等多种。其中,为了用户的不同需求,Φ300mm型投影仪有正像和反像、数显箱内置和外挂、不同工作台尺寸、不同调焦方式等多种产品可选。根据光路设计不同,中350mm投影仪有卧式、立式、倒置式三种。对于Φ600mm以上中大型投影仪,目前新天光电仍然是中国唯一的生产厂家。

典型测量对象:

汽车制造业:检测各种传动轴、支承轴、电机轴承、内部锻造品、阀门、刹车片、管状零件、转向器、油嘴等工件的尺寸;

塑料橡胶业:检测各种橡胶圈、橡胶棒、橡胶辊等塑料制品的参数;

机械制造业:检测各种螺纹、螺丝、电机叶片、齿轮、机床刀具等产品的各种形状尺寸;

电子行业:检测各种电子连接器、电路板、手机外壳、手机按键、视频头、排插座、灯源等零件轮廓和孔位尺寸;

航空航天业:检测各种飞机叶轮、叶片、电控工件、发动机轴承等轮廓尺寸;

钟表行业:检测各种表内轴承、齿轮、机芯、指针等零件的尺寸和外形轮廓。


新天JT12A-B数字式投影仪(正像)

产品特点:

1.成像清晰,放大倍率准确,比对测量方便。

2.非球面聚光镜照明,让投影屏视场明亮均匀,减少测量误差,精度更有保证。

3.采用进口长寿命卤钨灯,满足长时间使用的需求。

4.轴流风机双向散热,提供超强散热能力。

5.带有DS600多功能数显表,并可选购微型打印机。


​<

技术规格参数

投影屏

投影屏尺寸

Φ300mm

投影屏旋转范围

0°~360°

旋转角度显示当量

1'

旋转角度准确度

6'

工作台

台面尺寸(mm)

340×152

测量范围(mm)

150×50

调焦范围(mm)

0~ 90

分辨力(mm)

0.001

仪器准确度

3+L/75μm

(其中L为测量长度,单位:mm)

工作台承重(kg)

10

照明光源

透射照明

12V100W卤钨灯

反射照明

24V 150W卤钨灯

物镜

物镜放大率

10×

20×

50×

100×

物镜物方视场

Φ30mm

Φ15mm

Φ6mm

Φ3mm

物镜工作距离

75mm

69 mm

44 mm

26 mm

放大倍率误差

0.08%

额定电压

AC

220V

50Hz

仪器使用环境

室温:20℃±5℃相对湿度:40%-70%RH

仪器外形尺寸(mm)

380×宽694×高1058

仪器质量

135kg


​​

​​
