| 型号 | 量程（mm) | 尺寸（mm) | 重量(kg） |
| MTM-1010M | 1000*1000 | 2350*1450*1800 | 2310 |
| MTM-1510M | 150*100 | 590*530*850 | 100 |
| MTM-2010M | 200*100 | 590*575*850 | 110 |
| MTM-3020M | 300*200 | 825*660*910 | 130 |
| MTM-5040M | 500*400 | 1270*1150*1860 | 850 |
| MTM-6065H | 600*650 | 1800*1350*1450 | 1300 |
| MTM-6090H | 600*900 | 1800*1350*1450 | 1500 |

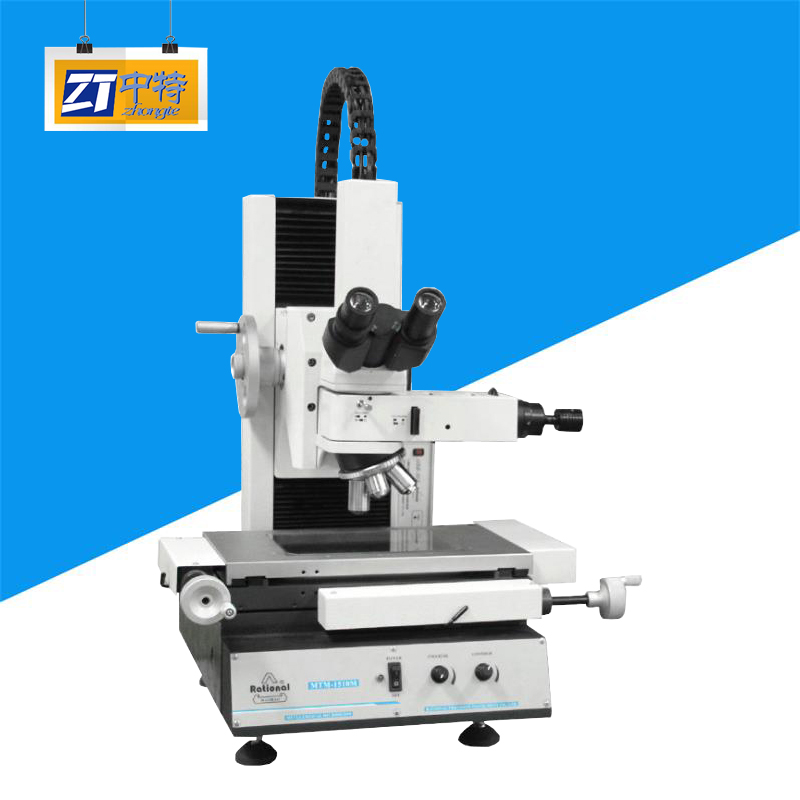

测量型金相显微镜是一种兼顾影像、目视与纳米高度测量多用的高精度、高效率测量仪器它具有电视成像与目视光学两套瞄准系统，可人工观察金属表面的金相组织结构，是集光、机、电、算、影像于一体的显微镜，以二维测量为主，也可作三维辅助测量。广泛应用于如电子组件、精密模具、精密刀具、塑料、PCB加工方面、测镀膜厚度、手机玻璃等工业领域。万濠MTM-1510M金相显微镜
1. X、Y、Z三轴0.5μm分辨力
2. 具Z轴粗调/微调旋钮
3. 同轴表面光/底光量测
4. 内置偏光量测光学模块
5.利用对焦功能可测量零件高度
| 型号 | MTM-1510M | MTM-2010M | |
| 工作台 | 金属台尺寸(mm) | 210 x 160 | 260 x 160 |
| 玻璃台尺寸(mm) | 354 x 228 | 404 x 228 | |
| X、Y轴运动行程(mm) | 150 x 100 | 200 x 100 | |
| Z轴行程(mm) | 120 | 120 | |
| 外形尺寸(mm) | 590 x 530 x 850 | 590 x 575 x 850 | |
| 仪器重量(kg) | 100 | 110 | |
| X、Y、Z轴光栅尺分辨力(μm) | 0.5 | ||
| 示值误差(μm) | E1XY=( 2.5+ L/75) μm (L为测量长度，单位mm) | ||
| 物镜放大倍数误差 | 包括畸变在内的放大率误差≦0.08% | ||
| 落射照明光源 | 可调高亮度卤素灯 | ||
| 底光照明光源 | 可调高亮度LED灯源 | ||
| 目视系统 | 影像系统 | ||
| 物镜放大倍数 | 5X、10X、20X、50X | 5X、10X、20X、50X；10X Mirau物镜 | |
| 目镜放大倍数 | 10X双镜筒 | 1/2”CCD摄像机 | |
| 视频总倍率 | 50X ~500X | 142.5X ~1425X (19.5”显示器，分辨率1440 x 900) | |
