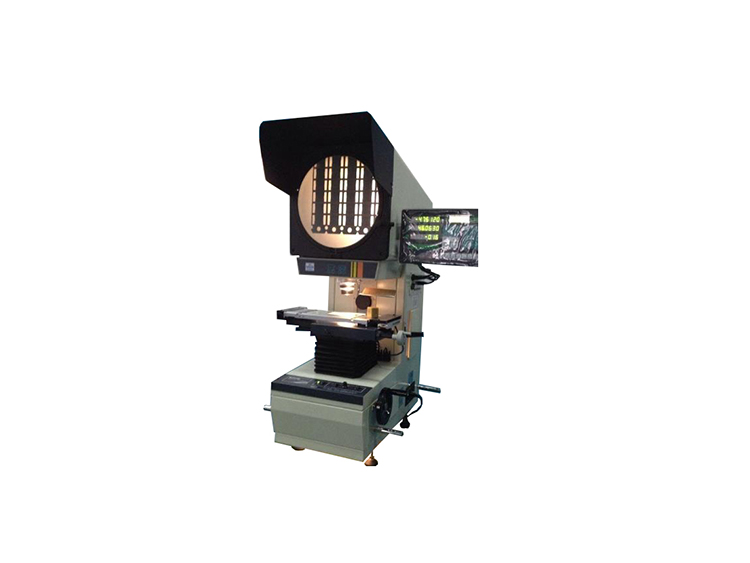

CPJ-3015A高精度测量投影仪
CPJ-3015A高精度测量投影仪
产品名称:高精度测量投影仪
产品型号:CPJ-3015A
生产厂商:万濠
厂家地址:东莞市​


CPJ-3015A高精度测量投影仪

 详情说明

产品简介

万濠CPJ-3015A高精度测量投影仪整机质量优良,性能稳定。仪器配有脚踏开关和多功能数据处理表,数据输出和采样十分方便,使测量更快捷,效率更高。2次元投影仪


2次元投影仪应用范围

万濠CPJ-3015A高精度测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。数字式测量投影仪能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。

产品特点

1.性能稳定:机机质优良,性能稳定
2.高精度:(2.5+L/100)可达国外同等仪器精度
3.测量快捷:配有脚踏开关采样十分方便,省力测量
4.效率高:含多功能数据处理表,数据可输出,省去处理表格时间,效率高。

数字式测量投影仪广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。2次元投影仪


技术参数:​

型号

反像型
正像型

CPJ-3015A
CPJ-3015AZ

CPJ-3020A
CPJ-3020AZ

CPJ-3025A
CPJ-3025AZ

CPJ-3030A
CPJ-3030AZ

CPJ-3040A
CPJ-3040AZ

X轴坐标行程 (mm)

150

200

250

300

400

Y轴坐标行程 (mm)

100

100

150

200

300

金属台面尺寸 (mm)

354×228

404×228

450×280

500×330

606×466

玻璃台面尺寸 (mm)

210×160

260×160

306×196

350×250

450×350

X、Y轴坐标分辨力 (μm)

0.5

0.5

0.5

0.5

0.5

示值误差(μm)

E1XY=(2.5+L/100)

Z轴坐标行程 (mm)

100 (调焦)

仪器重量(kg)

160

180

250

仪器尺寸 (mm)

780×780×1100

810×780×1120

810×780×1120

900×780×1020

1040×780×1120

投影屏

尺寸 (mm)

Ф 312,使用范围>Ф300(刻有米字线)

旋转范围

0~360°

旋转分辨力

1' or 0.01°

物镜

放大倍数

10× (选)

20× (选)

50× (选)

100× (选)

物方视场 (mm)

Ф30

Ф15

Ф6

Ф3

工作距离 (mm)

77.7

44.3

38.4

25.3

测量高度(mm)

90

90

90

90

仪器电源: AC 100-240V 50/60Hz,总功率: 400W


​​​
